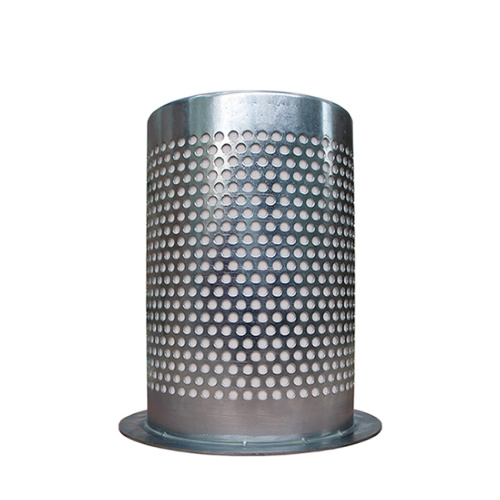

نموذج: SD01400470
PN: SD01400470
Flow m ³ /min/0.7MPa: 40
شفة D iameter: 430
الطول: 470
اعتمادا على التطبيقات ، يمكن تشكيل فاصل زيت الغاز من طبقات مختلفة. الطبقة الأولى هي طبقة مدمجة مصنوعة من الألياف الزجاجية. الألياف الزجاجية متعددة الطبقات ميكرون يضمن التقاط فعالة من قطرات النفط في درجة حرارة عالية. الطبقة الثانية عبارة عن طبقة فصل ، وتتدفق قطرة الزيت الكبيرة عبر طبقة الفصل إلى الخزان السفلي.
التركيب:
تثبيت الختم بشكل صحيح والتحقق مما إذا كان هناك تدبير موصل ؛
يجب أن يكون أنبوب العودة طويلة بما فيه الكفاية ووضعه مباشرة في المرشح ، يجب أن تكون مشطوفة نهاية ، والانتباه إلى حظر الاختيار ؛
استخدم فلتر هواء عالي الجودة وفلتر زيت وسائل تبريد ومنع توليد الشوائب في النظام الهيدروليكي.
استكشاف الأخطاء وإصلاحها
1. محتوى الزيت العالي للعادم.
1. انسداد خط العودة.
2. تستخدم الحشوات بشكل غير صحيح مما يؤدي إلى اختزال ماس كهربائى.
3. تصميم خزان النفط الفاصل أو اختيار غير معقول.
4. مستوى زيت برميل النفط مرتفع جدا.
5. ضاغط عملية الضغط المنخفض ، يزيد النزوح ، تصفية فصل أقل.
6. درجة حرارة التشغيل مرتفعة جدا ، زيادة كمية تبخير زيت التشحيم.
7. استخدام مواد التشحيم دون المستوى المطلوب.
كفاءة الفصل
تحت معدل تدفق تصنيف وضغط العمل ، ومحتوى الزيت منفذ: 0.1-3 ملغ / م 3.
ملاحظة: يمكن لمرشح فصل الزيت والغاز أن يحقق الترشيح المادي فقط ، غير قادر على التقاط أبخرة الزيت في الغاز المضغوط. يشير محتوى الزيت الموجود في المخرج أعلاه إلى محتوى الأهباء البخارية غير الغازية. للحصول على هواء مضغوط ذي جودة أعلى ، يلزم توفر فلتر بعد ذلك.
خدمة الحياة
يُظهر استهلاك حياة المرشح بشكل رئيسي في شكل مقاومة تدفق متزايدة ، وبالتالي فإن عمر الخدمة يرتبط بشكل أساسي بخواص نظافة الزيت وفلترته. طالما أن النظام يعمل بشكل صحيح ، يمكن أن يصل عمر الخدمة إلى 8000 ساعة (365 يومًا بدون إيقاف التشغيل) ، ولكن ما لا يزيد عن 10000 ساعة ، يجب منع الألياف الزجاجية التي تسقط في نظام التشحيم مسببةً التلوث الثانوي.
مقاومة التدفق
مقاومة التدفق هي مؤشر مهم لأداء الفلتر. في ظل فرضية أداء الترشيح المضمون ، يمكن أن تقلل مقاومة التدفق المنخفضة من استهلاك طاقة الضاغط. من خلال العديد من الاختبارات والتحسينات ، فإن انخفاض ضغط الزيت التشبع الأولي لمرشح فصل الغاز النفطي في حدود 16kpa ، أقل من القيمة القياسية 20kpa من الأقران.
