غطاء فلتر الزيت الهيدروليكي مزدوج الأسطوانة

غلاف فلتر الزيت الهيدروليكي (SDFLND)

- DIN 24550

---- ما يصل إلى 400 لتر / دقيقة

- حتى 63 بار

- مادة ： ألومنيوم

1. المواصفات الفنية

1.1 الإسكان مرشح

بناء

تم تصميم علب المرشح وفقًا للوائح الدولية. وهي تتكون من رأس مرشح مع صمام تغيير مدمج وأوعية ترشيح ملولبة.

المعدات القياسية:

* بدون صمام جانبي

* اتصال لمؤشر انسداد

* قابس تصريف الزيت (FLND 160 إلى 400)

1.2 عناصر التصفية

الأعلى. DP المسموح به:

BN / HC ： 20bar ； W / HC: 20 بار

2. الوصف

تركيب كفلتر زيت مضمن

نطاق درجة الحرارة - 30 درجة مئوية ~ + 100 درجة مئوية

ضبط ضغط مؤشر الانسداد △ Pa = 5bar -0.5bar (أخرى عند الطلب)

ضغط تكسير الصمام الجانبي △ Po = 7 بار ± 0.5 بار (الآخرين عند الطلب)

الأختام NBR (= بيربونان) / مطاط النتريل بوتادين

3. ملاحظات

* يجب تأريض علب المرشح.

* عند استخدام مؤشرات انسداد كهربائية ، يجب إيقاف تشغيل مصدر الطاقة الكهربائية للنظام قبل إزالة موصل مؤشر الانسداد.

* تم تصميم المرشحات المزودة بصمام تحويل بحيث يكون لها تسرب مسموح به اعتمادًا على وسيط التشغيل.

4. التطبيق

يمكن استخدامه للزيوت المعدنية وزيوت التشحيم والسوائل غير اللهب والسوائل الاصطناعية والقابلة للتحلل بسرعة.

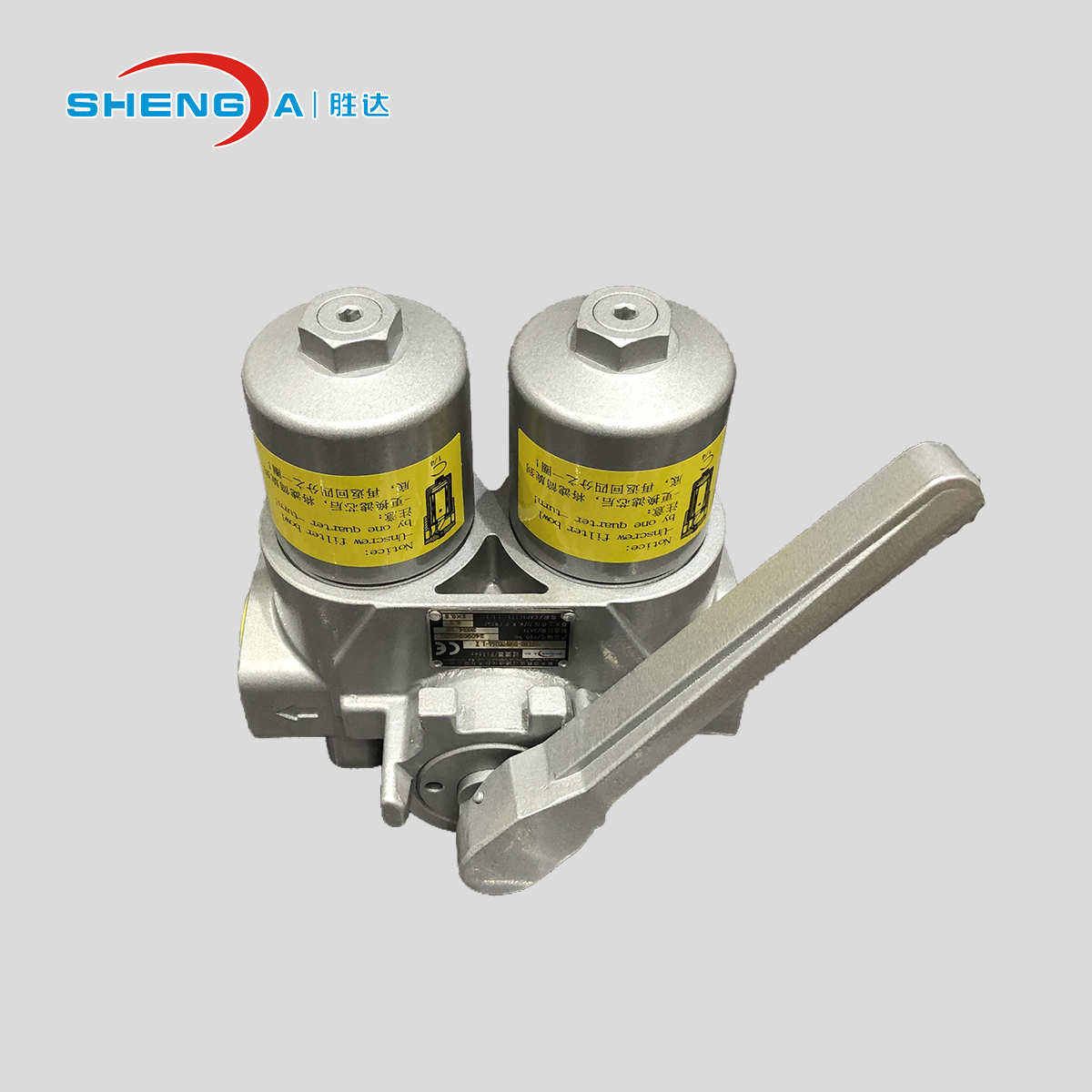

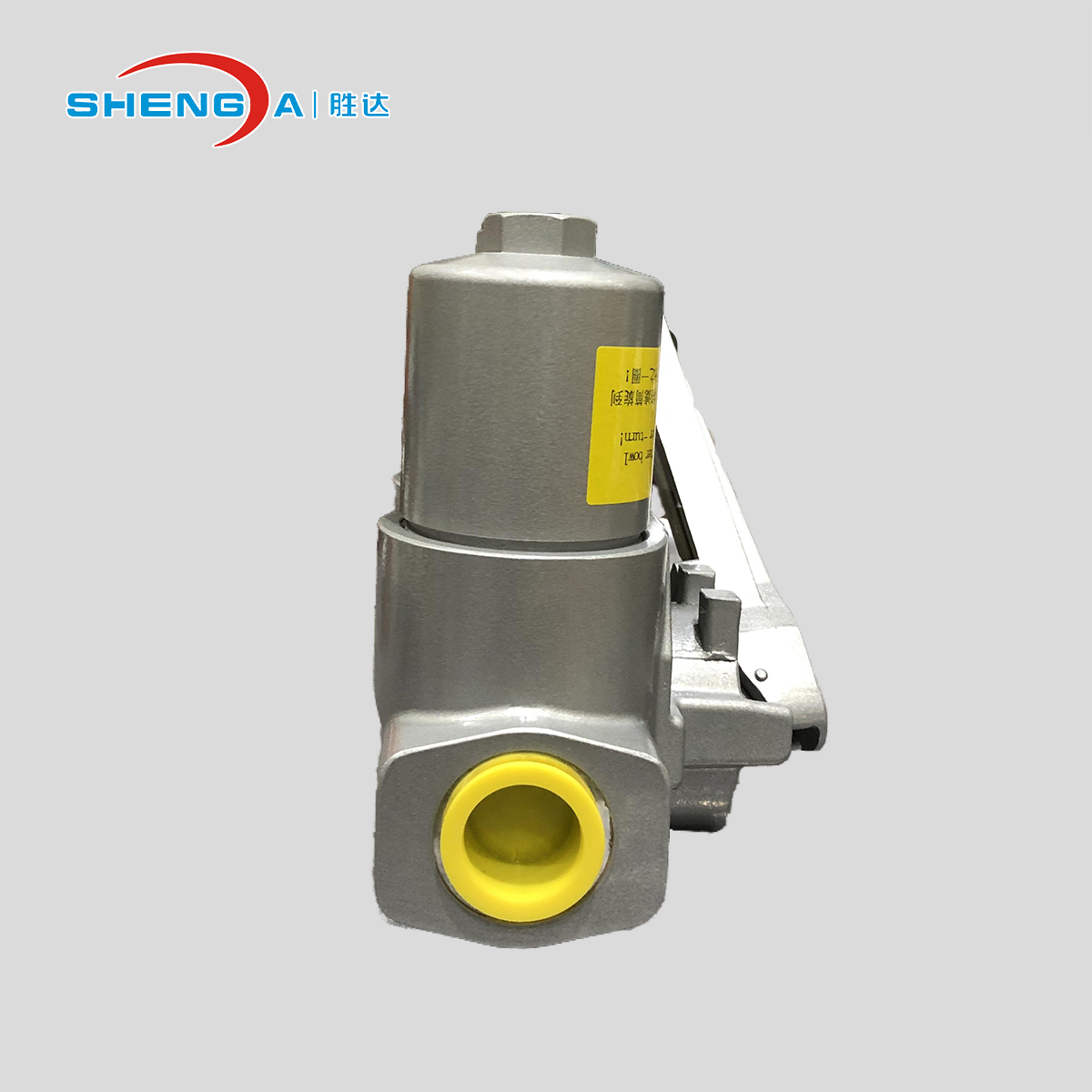

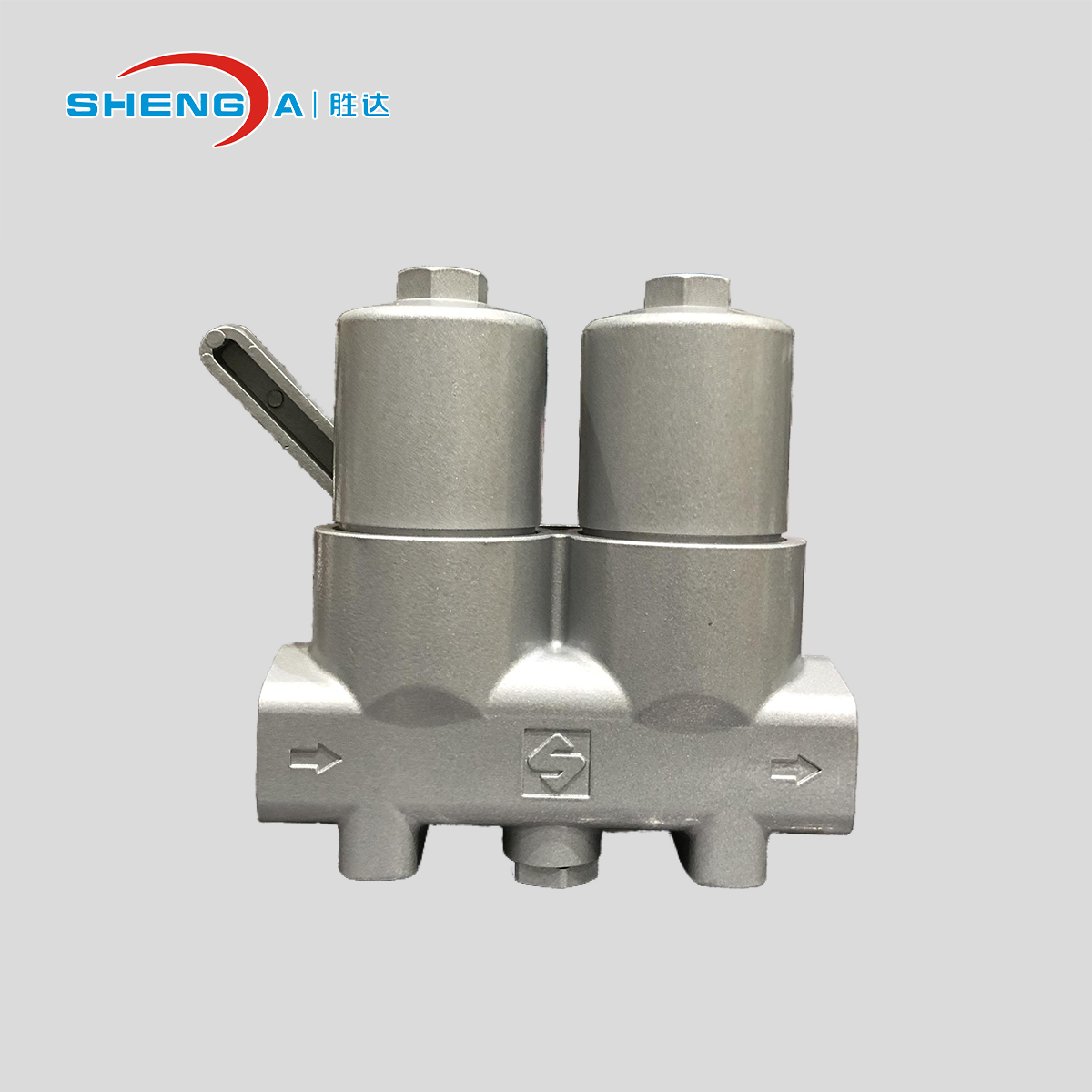

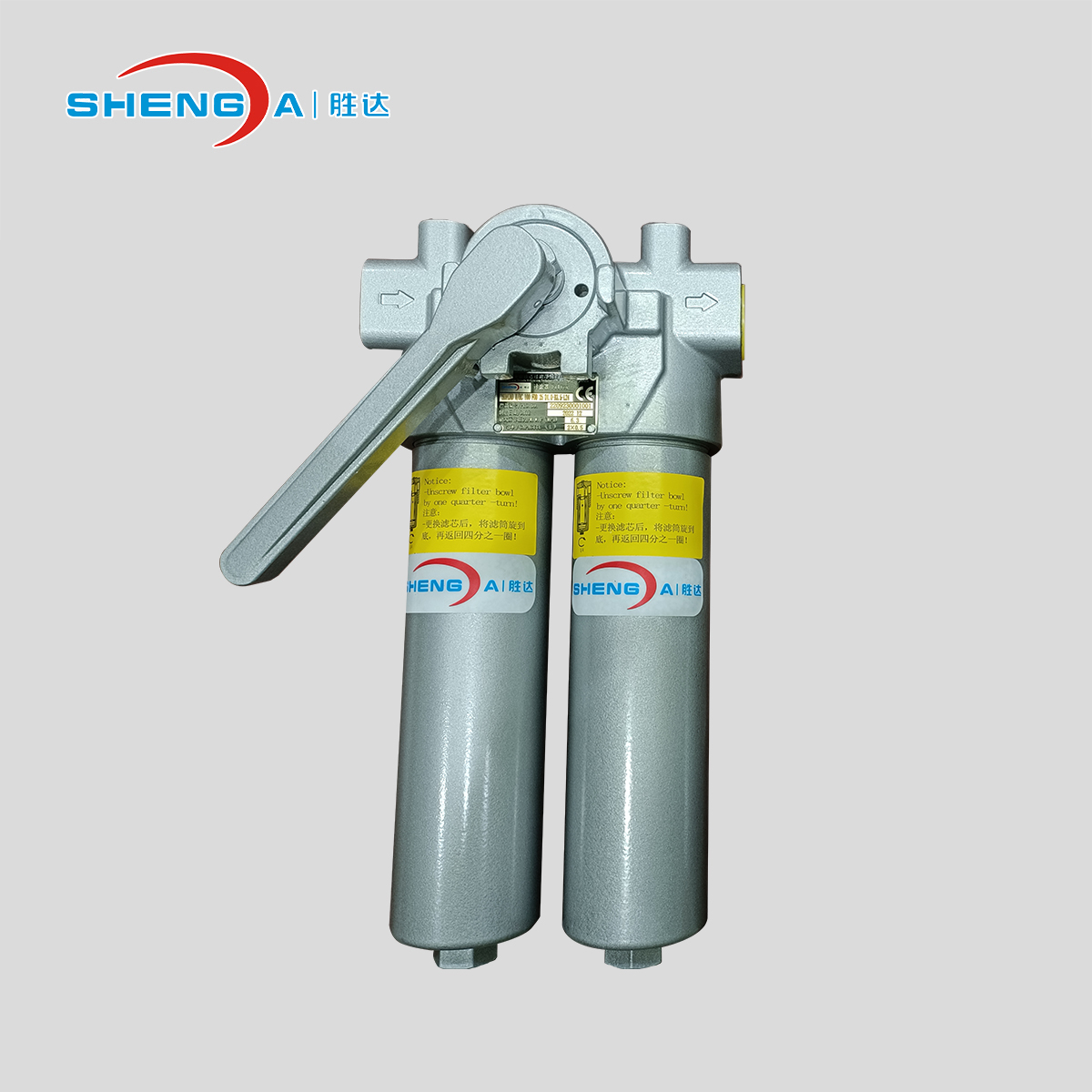

5. الصور
