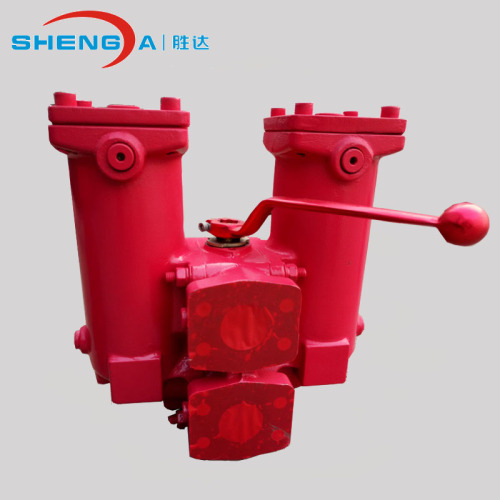

مرشح خط الإرجاع المتغير SDRFLD CAST 60

تغيير فلتر الزيت المضمن (SDRFLD) (إصدار المصبوب)

- مادة الزهر / الصلب

- ما يصل إلى 1300 لتر / دقيقة

- حتى 25/40 بار

- مجهزة بصمام تغيير الكرة

1. المواصفات الفنية

1.1 الإسكان مرشح

بناء

تم تصميم علب المرشح وفقًا للوائح الدولية. يتم توصيل قسمي غلاف المرشح ، كل منهما به لوحة غطاء مُثبتة بمسامير ، عن طريق صمام تغيير كروي.

المعدات القياسية:

* وصلات للتنفيس والصرف

* اتصال لمؤشر انسداد

1.2 عناصر التصفية

الأعلى. DP المسموح به:

BN / HC ： 20bar P / HC: 10bar W / HC: 20bar V: 210bar

2. الوصف

تركيب كفلتر زيت مضمن

نطاق درجة الحرارة - 10 ℃ ~ + 100 ℃

ضبط ضغط مؤشر الانسداد △ Pa = 2bar -0.2bar (أخرى عند الطلب)

الأختام NBR (= بيربونان)

3. ملاحظات

* يجب تأريض علب المرشح.

* عند استخدام مؤشرات انسداد كهربائية ، يجب إيقاف تشغيل مصدر الطاقة الكهربائية للنظام قبل إزالة موصل مؤشر الانسداد.

* يجب تركيب المرشحات بمرونة وعدم تثبيتها بقوة على الأرض أو استخدامها كدعم للأنابيب.

4. التطبيق

يمكن استخدامه للزيوت المعدنية وزيوت التشحيم والسوائل غير اللهب والسوائل الاصطناعية والقابلة للتحلل بسرعة.

5. الخصائص:

1) يمكنه تلبية متطلبات النظام الهيدروليكي لدقة الترشيح ، أي يمكنه منع أحجام معينة من الشوائب الميكانيكية من دخول النظام.

2) سعة التدفق كبيرة. أي أنه عندما يمر كل التدفق ، فلن يتسبب ذلك في فقد الضغط المفرط.

3) يجب أن يكون لعنصر المرشح قوة كافية. لن يتضرر بفعل ضغط الزيت.

4) من السهل استبدال عنصر الفلتر لسهولة التفكيك والصيانة .

6. الصور
