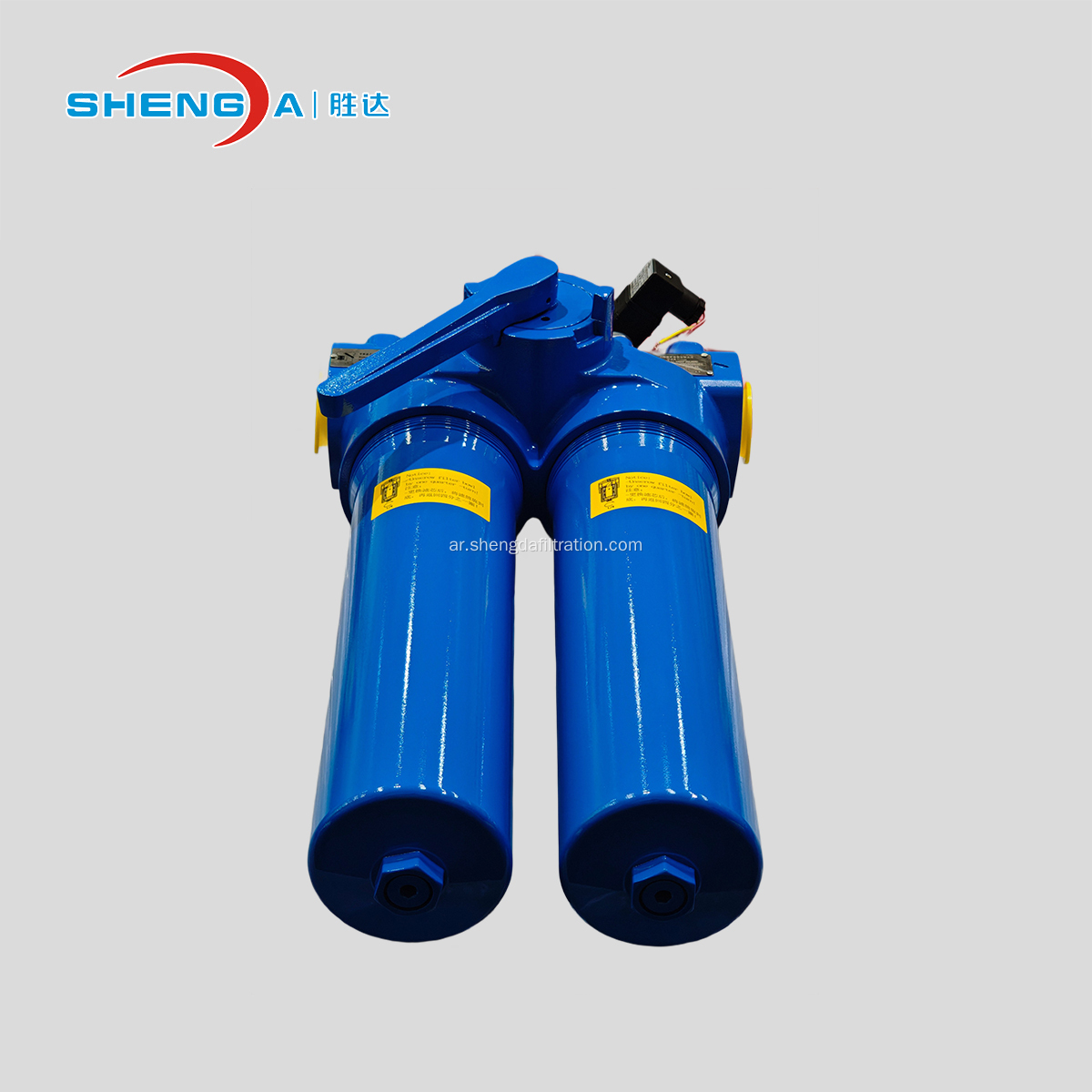

مجموعة مرشح الوجه المزدوج مع الإسكان المزدوج (SDFLND)

يعد مجموعة مرشح الدولة المزدوجة مع الإسكان المزدوج جهاز ترشيح حاسم يستخدم على نطاق واسع في الأنظمة الصناعية المختلفة ، وخاصة في الأنظمة الهيدروليكية. تم تصميمه لضمان تشغيل الأنظمة المستمرة والفعالة عن طريق إزالة الملوثات بشكل فعال من السائل الذي يتدفق عبر خطوط الأنابيب.

--- الدين 24550

---- حتى 400 لتر/دقيقة

--- ما يصل إلى 63bar

--- المواد ： الألومنيوم

1. الهيكل

تتكون مجموعة مرشح المزدوج المضمّنة مع الإسكان المزدوج من مرشحين أسطوانات فرديين وتغيير - فوق الصمام. ينتج عن هذا المزيج بنية بسيطة ولكن وظيفية للغاية. بالإضافة إلى ذلك ، تم تجهيزه بصمام الالتفاف والمساواة السدادة كما هو مطلوب .

المعدات القياسية:

* بدون صمام الالتفاف

* اتصال لمؤشر انسداد

* قابس تصريف الزيت (SDFLND 160 إلى 400)

2. الوصف

تصاعد كمرشح زيت مضمن

نطاق درجة الحرارة - 30 ℃ ~ + 100 ℃

إعداد الضغط لمؤشر الانسداد △ PA = 5BAR -0.5BAR (آخرون عند الطلب)

تكسير ضغط صمام الالتفاف △ po = 7 شريط ± 0.5bar (آخرون عند الطلب)

الأختام NBR (= بيربونان) /مطاط البوتادين النتريل

3. مبدأ العمل

أثناء التشغيل العادي ، يدخل السائل أحد مرشحات الأسطوانات الفردية. داخل المرشح ، يمر السائل من خلال عنصر المرشح ، الذي يرفع الشوائب والملوثات. السائل النظيف ثم يخرج المرشح. عندما يصبح عنصر المرشح في أحد مرشحات الأسطوانات المفردة مسدودًا إلى حد ما ويحتاج إلى تنظيفه أو استبداله ، ليست هناك حاجة لإيقاف النظام الرئيسي. أولاً ، يتم فتح صمام توازن الضغط ، ثم يتم تدوير التغيير فوق الصمام. يحول هذا الإجراء تدفق السوائل إلى مرشح الأسطوانة الفردي الآخر ، والذي يتولى بعد ذلك مهمة الترشيح. عند هذه النقطة ، يمكن إزالة عنصر المرشح المسدود بأمان وتنظيفه أو استبداله بينما يستمر النظام في العمل بسلاسة .

4. مزايا المنتج

4.1 تشغيل النظام المستمر

واحدة من أهم مزايا مرشح خط الأنابيب المزدوجة هي قدرتها على ضمان تشغيل النظام المستمر. على عكس مرشحات الأسطوانات المفردة ، والتي تتطلب إيقاف تشغيل النظام لاستبدال أو تنظيف عنصر المرشح ، يسمح التصميم المزدوج بالتبديل السلس بين المرشحين. هذا يعني أن عمليات الإنتاج يمكن أن تستمر دون انقطاع ، وتحسين الإنتاجية بشكل كبير وتقليل تكاليف التوقف .

4.2 ترشيح عالية الكفاءة

4.3 السلامة - التصميم المحسن

5. مناطق التطبيق

5.1 الآلات الثقيلة

5.2 آلات التعدين

5.3 الآلات المعدنية

5.4 الحقول الصناعية الأخرى

​

6. الصور
