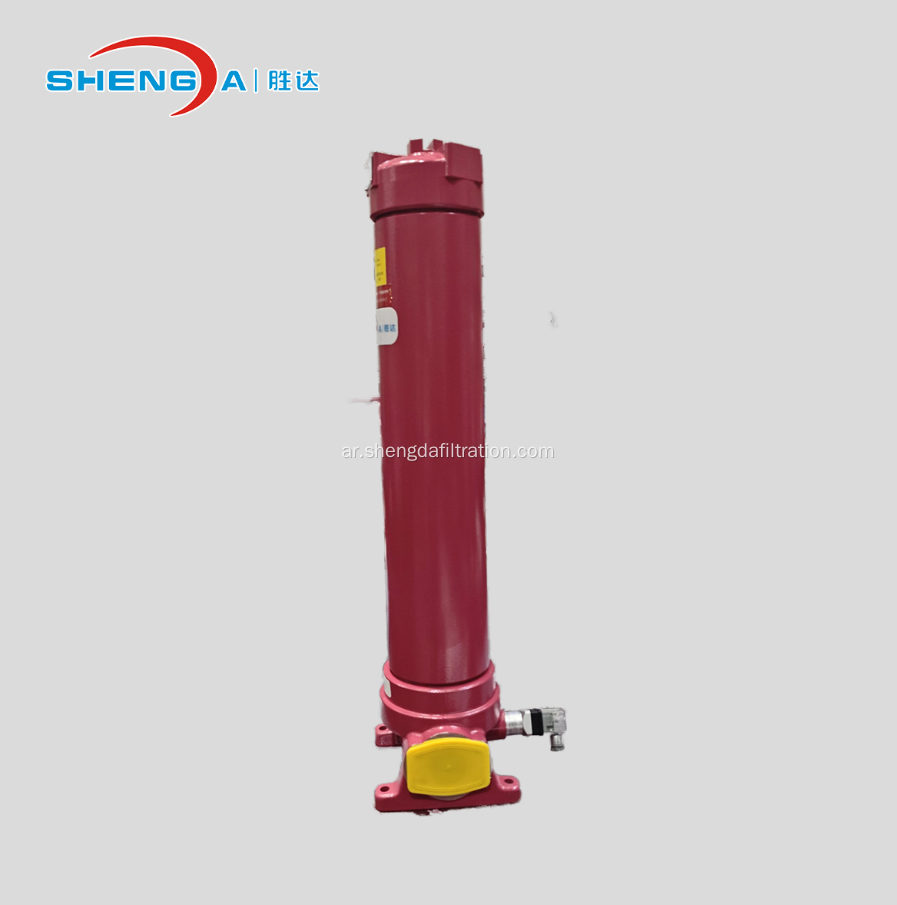

مجموعة مرشحات الزيت الهيدروليكي المضمنة ذات الضغط المنخفض

مجموعة فلتر الزيت الهيدروليكي المضمن ذو الضغط المنخفض (SDNF)

تم تصميم مجموعة مرشح الزيت الهيدروليكي المضمنة ذات الضغط المنخفض للتركيب على سطح الخزان وتركيب خطوط الأنابيب المضمنة في الأنظمة الهيدروليكية.

** المواصفات الرئيسية:

--- ما يصل إلى 3500 لتر / دقيقة

--- ما يصل إلى 25 بار

--- المادة: الألومنيوم/الألومنيوم والكربون الصلب

1. المقدمة:

يتم تثبيت فلتر الزيت الهيدروليكي المضمن (نوع SDNF) بشكل أساسي على الجزء العلوي من خزان الزيت أو في النظام المضمن، لإزالة الشوائب مثل المواد الكاشطة من خط الأنابيب، وبهذه الطريقة، لحماية خزان الزيت، وإطالة عمر الخدمة.

يتكون من غلاف مرشح بغطاء علوي قابل للإزالة.

2. عنصر التصفية

• الأعلى. موانئ دبي المسموح بها:

BN/HC – 20 بار P/HC – 10 بار W/HC – 20 بار

V – 210 بار BN/AM – 10 بار AM – 10 بار

3. الوصف

• التركيب: مناسب للتركيب على سطح الخزان أو التثبيت المضمن
• نطاق درجة الحرارة: -10 درجة مئوية ~ +100 درجة مئوية
• إعداد ضغط مؤشر الانسداد: △Pa = 2 بار - 10% (مواصفات أخرى متاحة عند الطلب)
• تجاوز ضغط التكسير: △Po = 3 بار + 0.5 بار (مواصفات أخرى متاحة عند الطلب)

4. التطبيق

تنطبق مجموعة المرشح هذه على مجموعة واسعة من السوائل، بما في ذلك الزيوت المعدنية وزيوت التشحيم والسوائل غير القابلة للاشتعال والسوائل الاصطناعية والسوائل القابلة للتحلل البيولوجي بسرعة. يتم استخدامه على نطاق واسع في الأنظمة الهيدروليكية المختلفة التي تتطلب ترشيحًا فعالاً للشوائب وحماية النظام.

5. الصور
