إرجاع حديد مرشح زيت الخط للدائرة الهيدروليكية

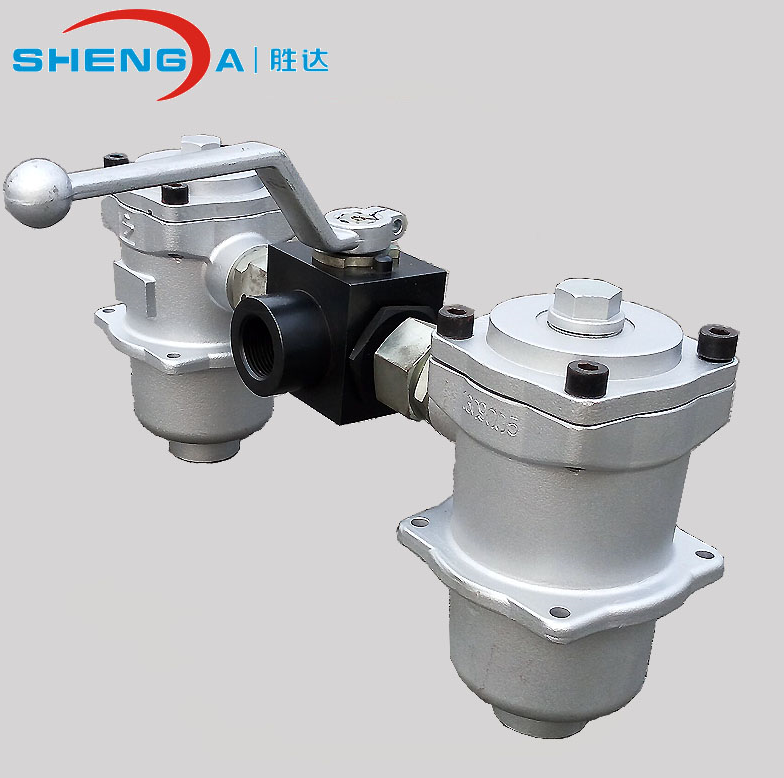

يتكون مرشح الزيت المزدوج المزدوج من عدة من قطع من قطعة واحدة مع لوحات تغطية الترباس. ترتبط العليا بواسطة صمام تغيير الكرة. هناك مؤشرات انسداد على كلا الجانبين. اثنين من العلب مرشح ، واحدة في العملية والآخر موقف إلى جانب.

فلتر خط الإرجاع تغيير (SDRFD)

--- ما يصل إلى 1300 لتر/دقيقة

--- ما يصل إلى 25 بار

--- المواد: الألومنيوم ، صب

1. تصفية الإسكان

• البناء ، يتكون مرشح خط الإرجاع تغيير من مساكن من قطعة واحدة مع لوحات تغطية الترباس. يتم توصيل العليا عن طريق صمام تغيير الكرة مع تداخل سلبي وعملية أحادية السلف. هناك صمام الالتفاف ومؤشران انسداد على ذلك.

2. عنصر التصفية

• الأعلى. DP المسموح به:

BN/HC - 25 BAR P/HC - 10 BAR W/HC - 30 BAR V - 30 BAR

3. الوصف

تصاعد كمرشح للدبابات أو مضمّن

مدخل التدفق: بواسطة صمام الالتفاف ؛ منفذ: أسفل

نطاق درجة الحرارة -10 ℃ ~ +100 ℃

إعداد الضغط لمؤشر الانسداد △ pa = 2 شريط - 0.2 بار (آخر عند الطلب)

الضغط الالتفافي ضغط △ po = 3 بار - 0.5 بار (آخر عند الطلب)

4. التطبيق

يمكن استخدامه للزيوت المعدنية ، وزيوت التشحيم ، والسوائل غير الفلغة ، والسوائل الاصطناعية والقابلة للتحلل بسرعة.

رمز للأنظمة الهيدروليكية

عنصر التصفية

تتوفر عناصر التصفية مع قيم ثبات الضغط التالية:

BN/HC: 25 بار

ورقة (P/HC): 10 بار

شبكة سلك (W/HC): 30 بار

ألياف الفولاذ المقاوم للصدأ (V): 30 بار

التوافق

يمكن استخدامه للزيوت المعدنية ، وزيوت التشحيم ، والسوائل غير المليئة بالملل ، والسوائل الاصطناعية والقابلة للتحلل بسرعة. للمياه أو أي تطبيق آخر ، يرجى الاتصال بنا.

عام

تصاعد

مرشح الصبغيات أو مرشح مضمّن.

تدفق

مدخل: بواسطة صمام تغيير الكرة

منفذ: أسفل

نطاق درجة حرارة

-10 ℃ ~ 100 ℃ (آخرون عند الطلب)

إعداد الضغط لمؤشر الانسداد

△ PA = 2BAR-0.2BAR (آخرون عند الطلب)

الالتفاف ضغط الضغط

△ PO = 3BAR-0.5BAR (آخرون عند الطلب)
