مرشح الضغط نظام ترشيح الزيت الإسكان

مرشح الضغط نظام ترشيح الزيت الإسكان

تم تصميم علب مرشح الضغط وفقًا للوائح الدولية. وهي تتكون من رأس مرشح ووعاء مرشح المسمار. يتم استخدامها على نطاق واسع في نظام الزيت عالي الضغط ، لإزالة المواد الصلبة الميكانيكية من سائل الزيت ، وضمان تشغيل النظام بشكل طبيعي. يتم استخدامها على نطاق واسع في نظام الزيت عالي الضغط ، لإزالة المواد الصلبة الميكانيكية من سائل الزيت ، وضمان تشغيل النظام بشكل طبيعي.

المعدات القياسية:

* اتصال لمؤشر انسداد في رأس المرشح

* صرف المسمار مع تخفيف الضغط (لحجم DF 330 وما فوق)

عنصر التصفية

الأعلى. DP المسموح به:

BN/HC ： 20BAR ； BH/HC: 210BAR W/HC ： 20BAR V: 210BAR

2. الوصف

تصاعد كمرشح زيت مضمن

نطاق درجة الحرارة - 30 ℃ ~ + 100 ℃

إعداد الضغط لمؤشر الانسداد △ PA = 5BAR (آخر عند الطلب)

تكسير ضغط صمام الالتفاف لحجم 30-1320 △ po = 6 بار (آخر عند الطلب)

الأختام NBR (= بيربونان)

نماذج خاصة

* الأختام في FPM ، EPDM

* مع صمام الالتفاف (مرشح DF فقط)

* برغي تصريف الزيت ، حتى DF/DFF 280

* في مادة ADI

- لدورة العمل العالية (DF/DFF 330-1500)

3. التطبيق

يمكن استخدامه للزيوت المعدنية ، وزيوت التشحيم ، والسوائل غير الفلغة ، والسوائل الاصطناعية والقابلة للتحلل بسرعة.

المتطلبات الفنية للمرشحات الهيدروليكية:

(1) يجب أن يكون لمواد المرشح قوة ميكانيكية معينة لضمان عدم تلفها بسبب عمل الضغط الهيدروليكي تحت ضغط عمل معين.

(2) في درجة حرارة عمل معينة ، يجب أن يكون الأداء مستقرًا ؛ المتانة الكافية.

(3) القدرة الجيدة لمكافحة التآكل.

(4) البنية بسيطة قدر الإمكان ومدمجة في الحجم.

(5) من السهل التنظيف والصيانة ، ومن السهل استبدال عنصر المرشح.

مادة

SDDF 500

رأس المرشح: الحديد الزهر العقدي

وعاء المرشح: الصلب الكربوني

الأختام: NBR

نوع خاص

-مع صمام الالتفاف

-SEALS في FPM

مُكَمِّلات

-صائي و (أو) كهربائي

مؤشر انسداد ، يجب إصلاح مؤشرات الانسداد مع قيم عزم الدوران المقابلة. (انظر قائمة قطع الغيار وصيانة) قائمة الصيانة)

اتصال -فلا

-SAE-Flange Connection

نطاق درجة الحرارة: -30 درجة مئوية إلى +100 درجة مئوية

ضغط العمل:

420 بار

عنصر التصفية

يمكن تنظيف شبكة الأسلاك فقط ومواد الألياف الفولاذ المقاوم للصدأ. لا يمكن تنظيف BN/HC و BH/HC.

تصنيف الترشيح

BN/HC ، BH/HC ، V: 3،5،10،20 ميكرون

ث/HC: 25 ميكرون

استقرار الضغط المتاح

ث/HC: 20 بار

BN/HC: 20 بار

تم التحقق من عنصر مرشح Shengda وفقًا لمعايير ISO التالية:

ISO 2941 ، ISO 2942 ، ISO 2943 ، ISO 3724 ، ISO 3968 ، ISO 11170 ، ISO 16889

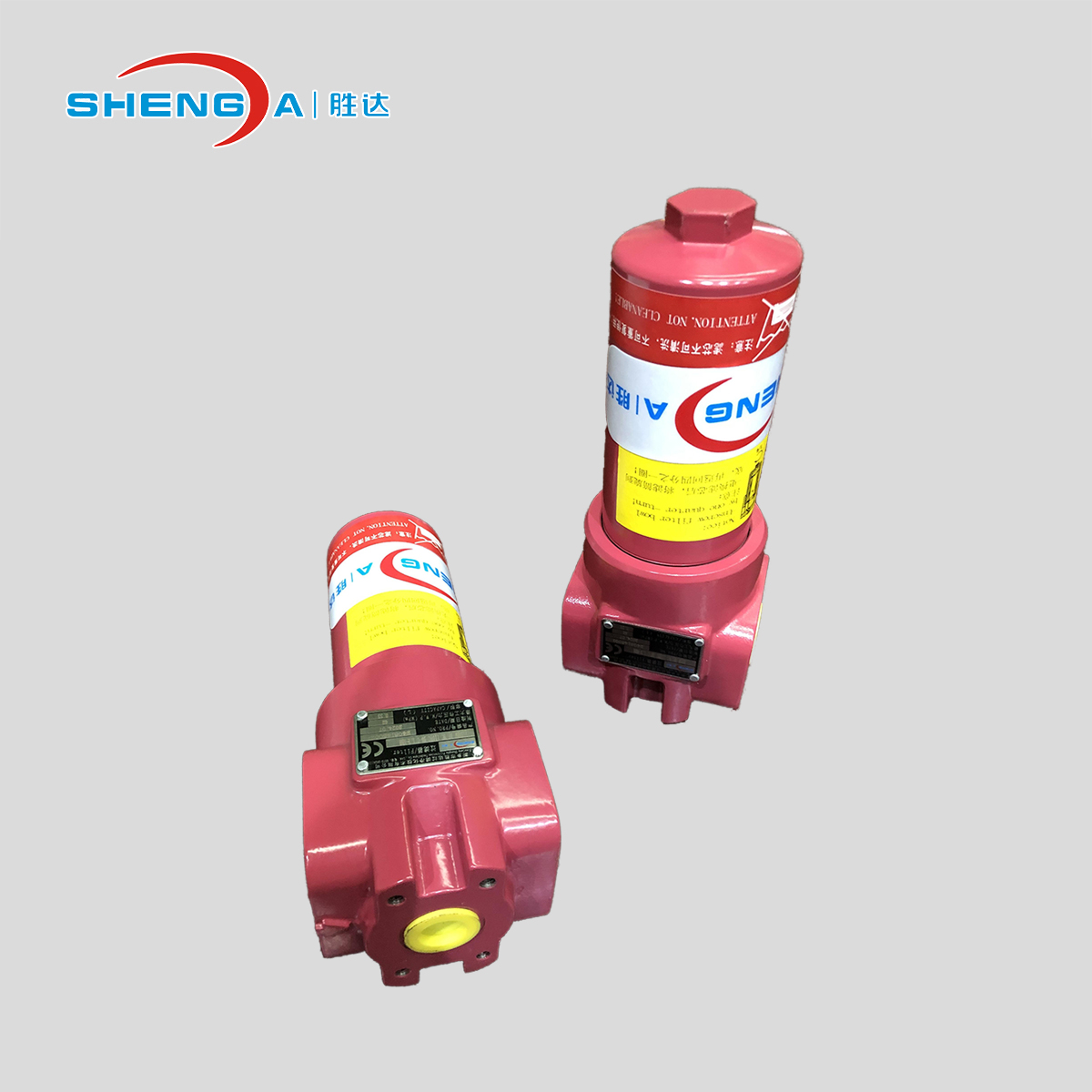

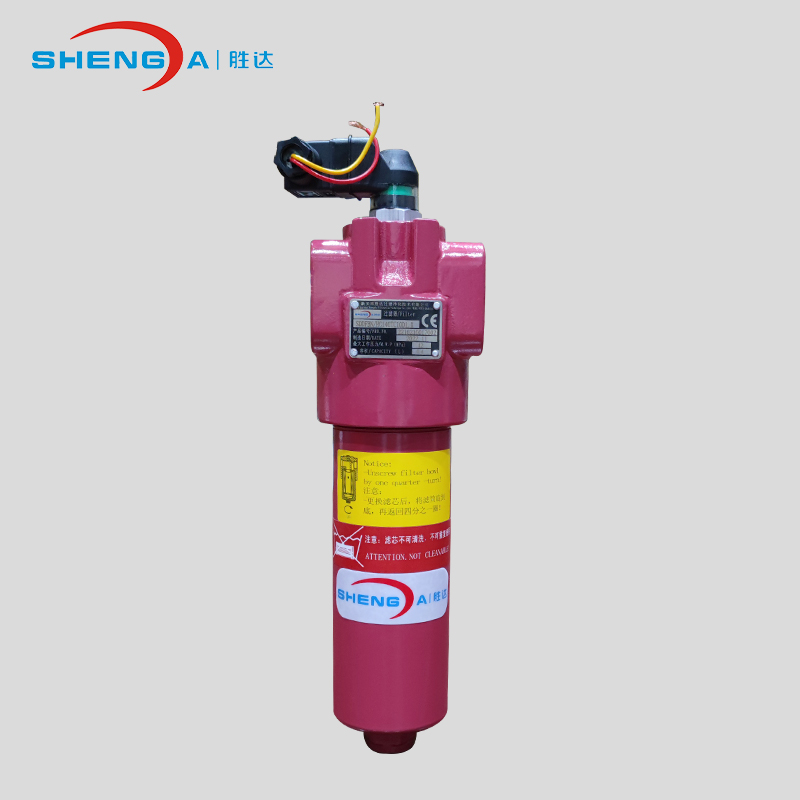

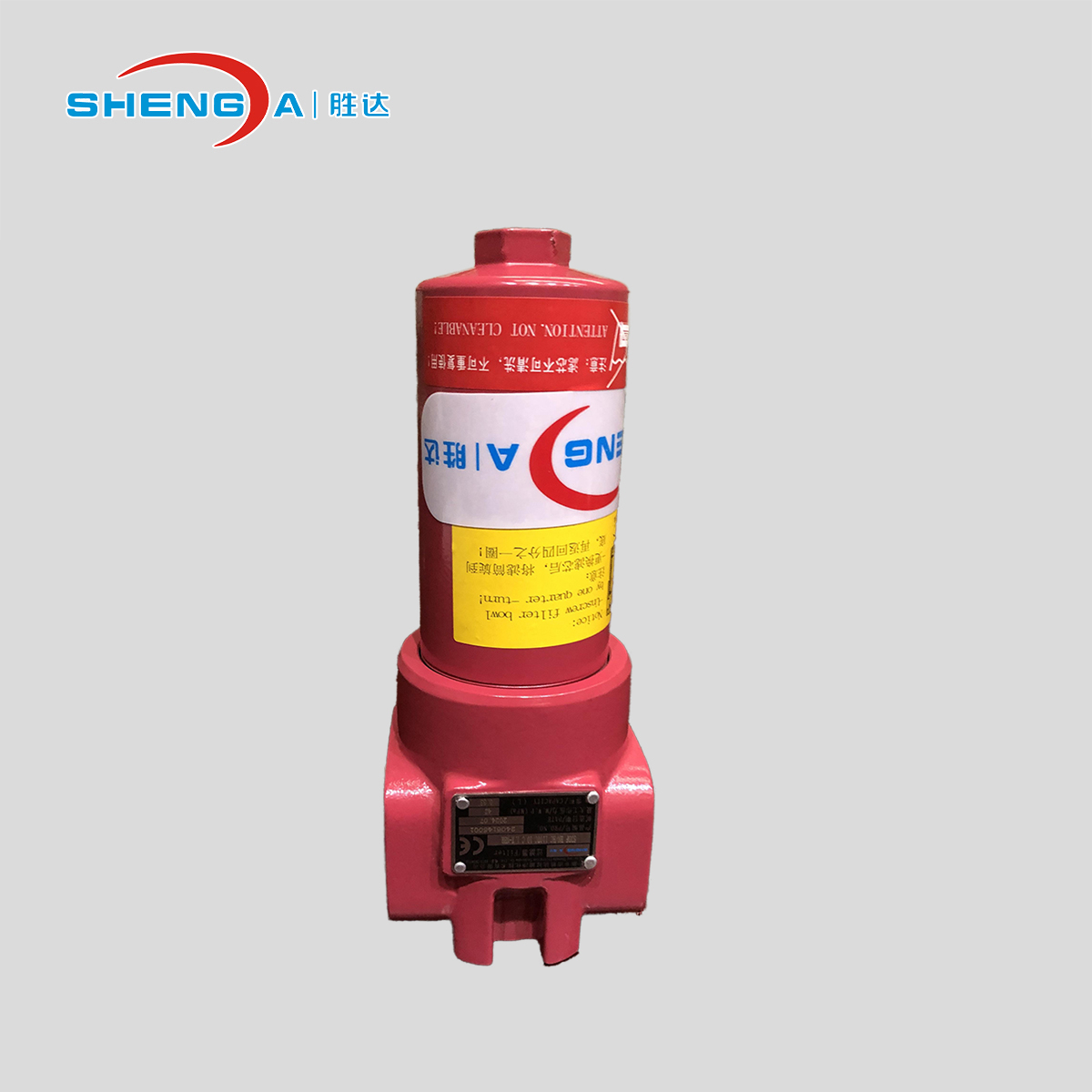

صور مرجعية
