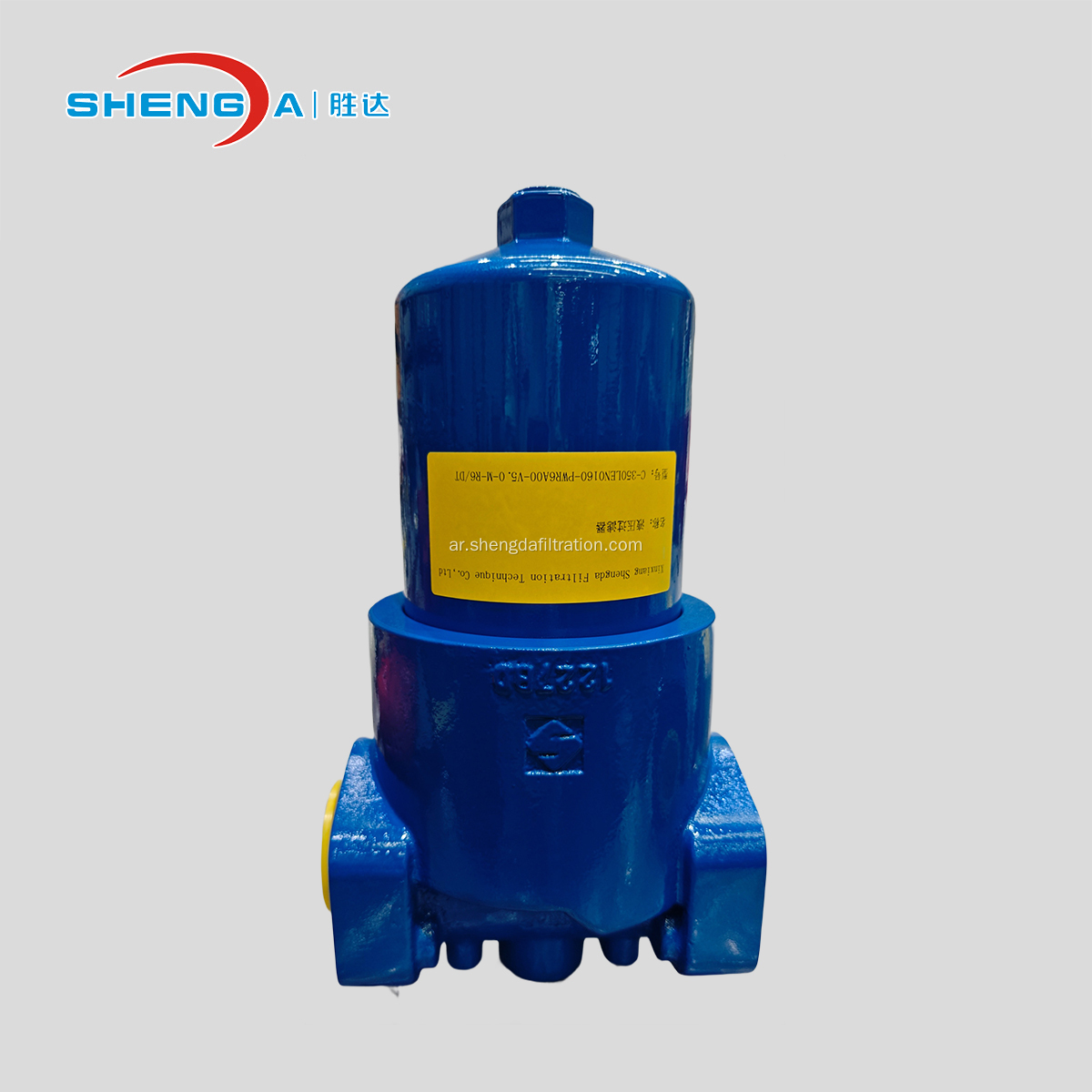

استبدال مرشح الضغط الهيدروليكي المضمن ريكسروث

1.      مقدمة موجزة

يُعد استبدال مرشح الضغط الهيدروليكي المضمن من ريكسروث مناسبًا للتركيب المباشر في خطوط الضغط. تم تجهيز معظمها بوحدات تحكم ذات حلقة مفتوحة أو مغلقة للحماية.

2.      المكونات الأساسية

تشتمل المكونات الأساسية على رأس الفلتر (1)، ووعاء الفلتر المثبت (2)، وعنصر الفلتر (3)، ومؤشر الصيانة المرئي (4). بالنسبة للمرشحات ذات عناصر مرشح تثبيت الضغط المنخفض التفاضلي (= حرف رمز الضغط التفاضلي A)، تم أيضًا تجهيز صمام جانبي (5). بالنسبة للحجم 0160، تشتمل المعدات القياسية على سدادة تصريف (7).

بشكل عام، تكون المرشحات مجهزة بمؤشر صيانة مرئي (4). يتم ربط مؤشرات الصيانة الإلكترونية بكمية واحدة أو اثنتين من المفاتيح (6) عن طريق عناصر المفاتيح الإلكترونية التي يجب طلبها بشكل منفصل. يتم ربط عناصر المفتاح الإلكتروني بمؤشر الصيانة المرئي ويتم تثبيتها بحلقة قفل.

3.      مبدأ العمل

يدخل الزيت الهيدروليكي إلى عنصر الفلتر (3) للتنظيف من خلال المنفذ 1. يتم تصفية جزيئات الغبار بواسطة عنصر الفلتر وتبقى في وعاء الفلتر (2) وعنصر الفلتر (3). يدخل الزيت الهيدروليكي المُفلتر بعد ذلك إلى الدائرة الهيدروليكية من خلال المنفذ 0. تم تصميم مبيت الفلتر وجميع عناصر التوصيل لامتصاص قمم الضغط بأمان - مثل تلك التي قد تحدث عند فتح صمام كبير للتحكم في التدفق فجأة بسبب تأثير السائل المتسارع.

4. المعلمة الفنية

4.1 عام

التركيب: عمودي

درجة الحرارة: -30 درجة مئوية ~+100 درجة مئوية (-22 درجة فهرنهايت ~ +212 درجة فهرنهايت)

المادة : رأس الفلتر GGG

كوب فلتر ستيل

مؤشر الصيانة البصرية النحاس

عنصر التبديل الإلكتروني البلاستيك PA6

4.2 الهيدروليكية

الحد الأقصى لضغط العمل 250 بار

نطاق درجة حرارة الزيت الهيدروليكي: -10 درجة مئوية إلى +100 درجة مئوية

قوة التعب طبقاً للمواصفة ISO 10771: >10 ⁶

ضغط فتح الصمام الالتفافي 7 ± 0.5bar

نوع قياس الضغط لمؤشر الصيانة: الضغط التفاضلي

4.3 عنصر التصفية

المادة: ألياف زجاجية

الضغط التفاضلي: أ = 30 بار ب = 330 بار

نظرة عامة على الشركة

تعمل شركة Xinxiang Shengda Filtration Technique Co., Ltd في تصميم وتصنيع منتجات الترشيح منذ تأسيسها في عام 1998. ويكرس العديد من المهندسين المحترفين والخبراء أبحاث وتطبيقات الترشيح والتنقية لتقديم الدعم الفني لتصميم المنتج وتصنيعه.

من خلال معدات التصنيع المتقدمة وتكنولوجيا الإنتاج المتطورة ونظام ضمان جودة الصوت، حصلنا على نظام إدارة الجودة ISO 9001:2015 ونظام إدارة البيئة ISO 14001:2015 ونظام إدارة الصحة والسلامة المهنية OHSMS18001:2018 وترخيص التصميم والتصنيع للفئة A1 وA2 وشهادة ترخيص التصميم والتصنيع وختم التنظيم من قبل الجمعية الأمريكية للمهندسين الميكانيكيين. (ASME) مع ختم U.

يتم تطبيق المنتجات بشكل أساسي على البترول والكيماويات والفحم الكيميائي والطاقة النووية وتوليد توربينات الغاز وطاقة الرياح وتوليد الطاقة التي تعمل بالفحم والآلات الهندسية وتعدين الفحم وما إلى ذلك.

توفر Shengda Filtration التصميم والتصنيع للمرشح الهيدروليكي، ومنقي مرشح الزيت، وعنصر المرشح الملبد المعدني، ومرشح الشمعة المعدنية، وشاشة الأسلاك الإسفينية، وسلسلة شاشات جونسون، ومواد الترشيح، وما إلى ذلك.

ريكسروث C-30LEN0160-PWR6A00-V5.0-M-R6/DT
