إصدار الإصدار Duplex INLINE مرشح

إصدار الإصدار Duplex INLINE مرشح

1. نظرة عامة

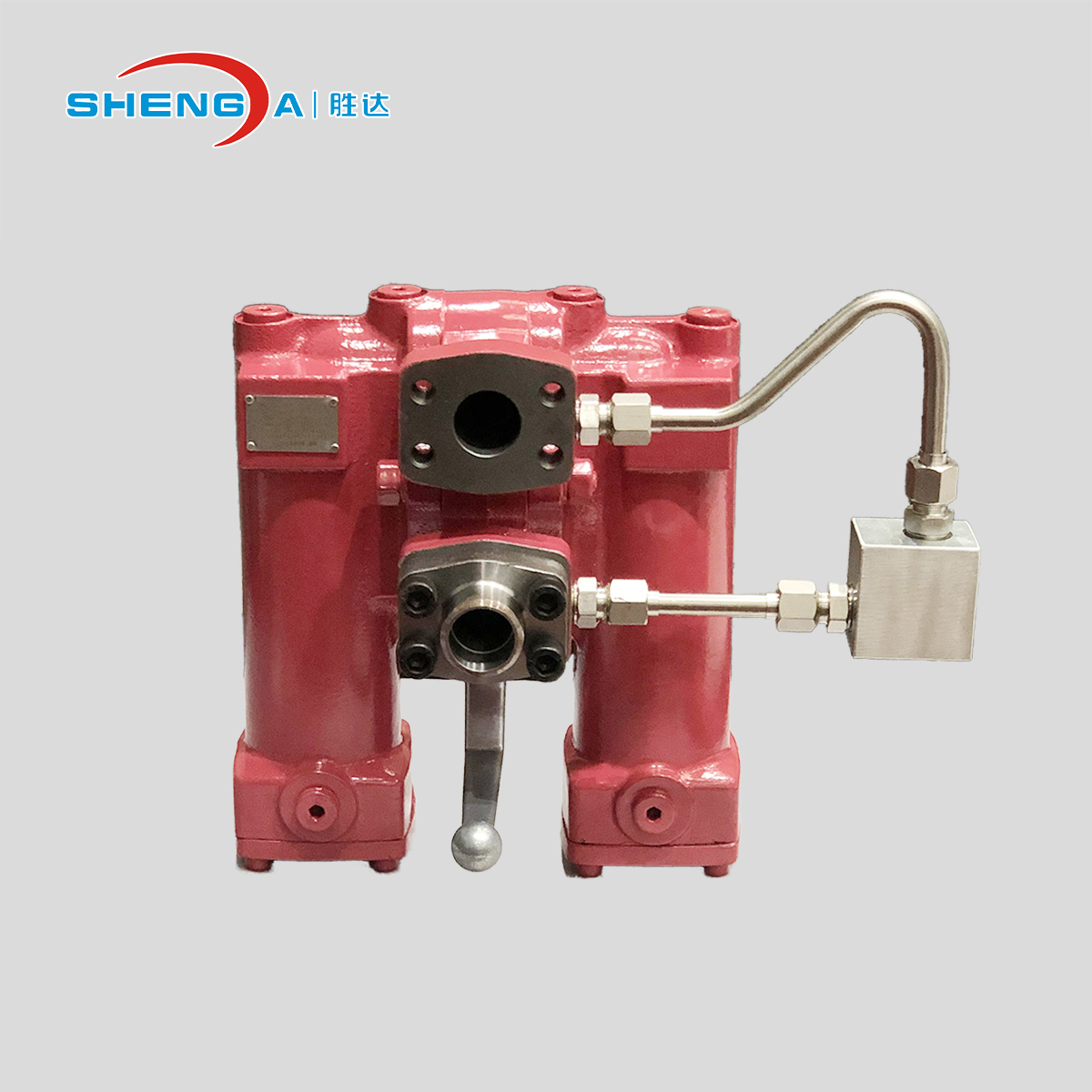

مرشحات سلسلة RFLD من Shengda هي أجهزة ترشيح متقدمة مصممة خصيصًا للأنظمة الهيدروليكية. تشتهر بأداء الترشيح الفعال ، وآلية تبديل الإسكان المزدوجة الموثوقة ، وميزات الصيانة المريحة ، يتم استخدامها على نطاق واسع عبر قطاعات صناعية متعددة ، مما يوفر دعمًا قويًا للتشغيل المستقر للأنظمة الهيدروليكية.

الثاني. المعلمة الفنية

1. تصفية الإسكان

بناء

تم تصميم علب التصفية وفقًا للوائح الدولية. يتم توصيل القسمين من السكن المرشح عن طريق صمام تغيير الكرة. هناك نوعان ، صمام تغيير الكرة وصمام تغيير القطاع. يوجد خط معادلة الضغط بين قسمين ، لتقليل اندفاع الضغط بسبب التغيير. بالنسبة للنوع القياسي ، سيكون هناك اتصال للتنفيس والتصريف ومؤشر انسداد.

2. عنصر التصفية

يتم التحقق من صحة عناصر التصفية مع جميع معايير ISO.

انخفاض الضغط القصوى المسموح به:

الألياف الزجاجية (BN/HC): 25 بار ورقة (P/HC): 10 بار

شبكة سلك (W/HC): 30 بار ألياف الفولاذ المقاوم للصدأ (V): 30 بار

التوافق

- الزيوت المعدنية ، زيوت التشحيم ، السوائل غير الاصطدام ، السوائل الاصطناعية والقابلة للتحلل بسرعة.

3. عام

التثبيت: يجب أن تكون المرشحات مثبتة بمرونة ولا تثبت بشكل صارم على الأرض أو تستخدم كدعم للأنابيب.

Max Flowrate: ما يصل إلى 15000 لتر/دقيقة

Qmax: ما يصل إلى 16 بار

التدفق: من أعلى إلى أسفل

نطاق درجة الحرارة: -10 ℃ ~ 100 ℃

تحديد ضغط مؤشرات الانسداد: Δ PA = 2BAR-0.2BAR

تجاوز ضغط التكسير: Δ P0 = 3BAR+0.5BAR

ثالثا. حقول التطبيق

تعتبر مرشحات سلسلة RFLD مناسبة لمختلف الأنظمة الهيدروليكية ، بما في ذلك ترشيح الزيوت المعدنية والزيوت المقاومة للحريق وزيوت التشحيم ووسائل الإعلام الأخرى. يتم استخدامها على نطاق واسع في قطاعات مثل البترول والمواد الكيميائية والغاز المسال وإمدادات المياه والصرف الصحي ومعالجة الأغذية والمستحضرات الصيدلانية وتوليد الطاقة وصنع الورق والبناء الحضري والتعدين وأنظمة البخار المرجل والمرافق البلدية.

رابعا. الميزات والفوائد

الترشيح عالي الكفاءة: تستخدم مرشحات سلسلة RFLD تقنية ومواد الترشيح المتقدمة ، مما يوفر دقة وكفاءة ترشيح استثنائية. وهي تزيل بشكل فعال جزيئات المعادن والغبار والشوائب الميكانيكية الأخرى من الوسائط الهيدروليكية.

سعة التدفق الكبيرة: تم تصميم هذه المرشحات مع سعة تدفق كبيرة لتلبية احتياجات الترشيح للأنظمة الهيدروليكية التي تعمل بمعدلات تدفق عالية ، مما يضمن تشغيل النظام المستقر.

هيكل الإسكان المزدوج: تتميز سلسلة RFLD بتصميم مساكن مزدوجة ، مما يسمح بتبديل عنصر المرشح واستبداله دون إيقاف النظام ، مما يسهل الصيانة والإدارة السهلة.

مؤشر الضغط التفاضلي: مجهز بمؤشر انسداد الضغط التفاضلي ، تشير المرشحات إلى عندما يكون عنصر المرشح مسدودًا بالملوثات ، مما يتيح استبدالًا في الوقت المناسب لضمان تشغيل مستمر وفعال.

خامسا الصيانة

التفتيش المنتظم: فحص مؤشر الضغط التفاضلي بانتظام لضمان عمله المناسب.

تنظيف عنصر التصفية: لعناصر التصفية القابلة للتنظيف ، اتبع إجراءات التنظيف والصيانة الموصى بها للشركة المصنعة.

استبدال عنصر التصفية: استبدل عنصر التصفية على الفور عندما يكون مسدود أو تالفًا.
