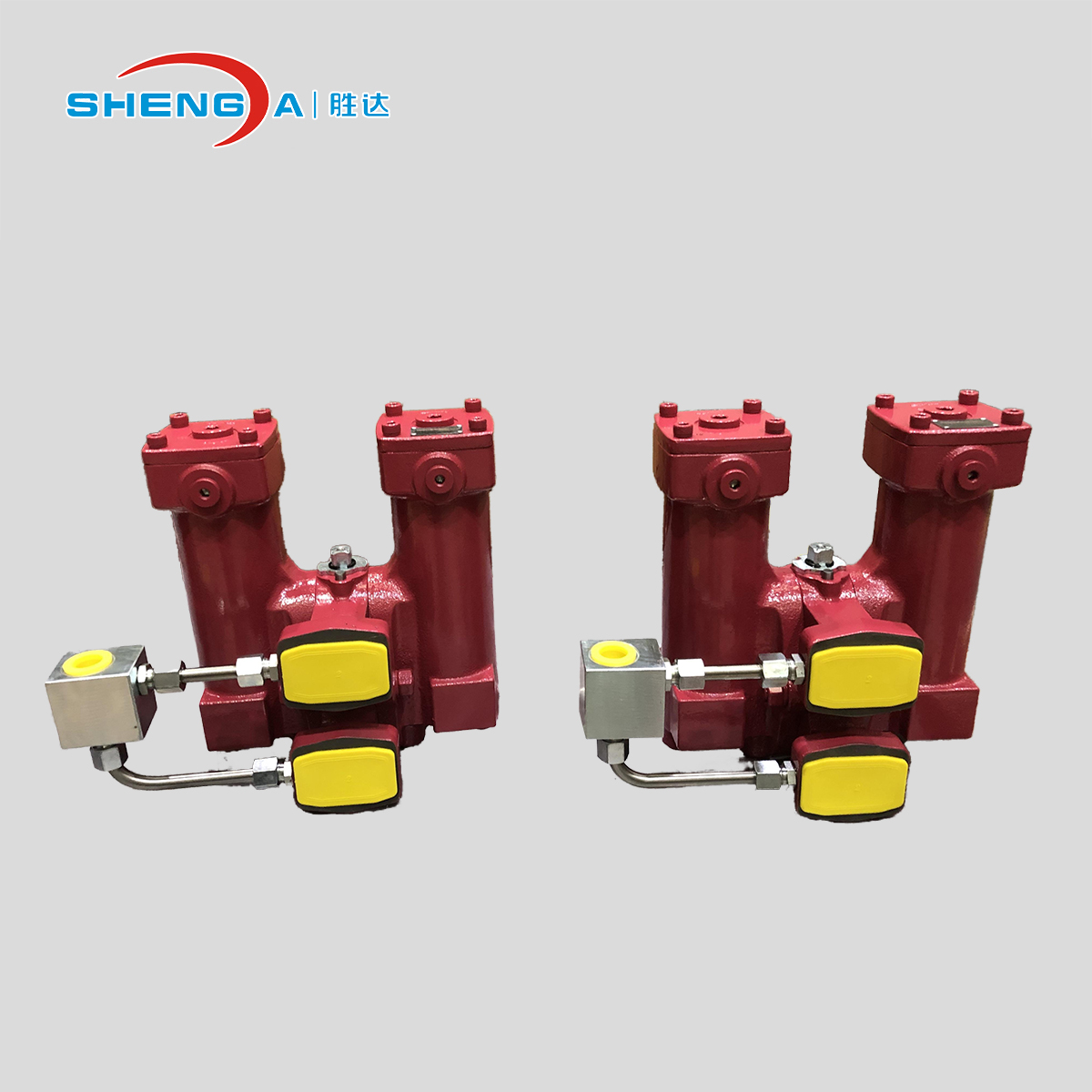

RFLD Duplex INLINE FILTER

$0.01≥1Piece/Pieces

الدفع نوع:	L/C,T/T,D/P,D/A
إنكوترم:	FOB,CFR,CIF,EXW,FAS,FCA,CPT,CIP,DEQ,DDP,DDU,Express Delivery,DAF,DES
أدني كمية الطلب:	1 Piece/Pieces
نقل:	Ocean,Land,Air,Express
ميناء:	Qingdao,Shanghai,Shenzhen

الآن الاتصال

وصف المنتج

سمات المنتج

التعبئة والتغليف والت...

وصف المنتج

Other information

سمات المنتج

نموذج: SDRFLD 111

علامة تجارية: شنغدا

Origin: الصين

شهادة: ISO9001:2015 ISO14001:2015 ISO45001:2018

الحالة: جديد

صناعة قابلة للتطبيق: مصنع التصنيع, الطاقة والتعدين, أعمال البناء, آخر

خدمة خارج الضمان: دعم فني للفيديو, قطعة منفصلة, خدمة الصيانة والإصلاح الميدانية, الدعم عبر الإنترنت

مكان تقديم الخدمات المحلية (في أي البلدان توجد منافذ خدمة خارجية): روسيا, ماليزيا, المملكة العربية السعودية, كازاخستان

موقع صالة العرض (في أي البلدان توجد غرف عينة في الخارج): روسيا, ماليزيا

فحص مصنع الفيديو: قدمت

تقرير الاختبار الميكانيكي: قدمت

نوع التسويق: منتج عادي

فترة ضمان المكونات الأساسية: 3 اشهر

مكان المنشأ: الصين

فترة الضمان: سنة واحدة

نظام الخدمة: الدعم عبر الإنترنت

Connection: G1/2 to DN38

Qmax: 400L/min

Pmax: 25bar

Filter Material: Aluminum

Filter Element Material: Glass fiber, stainless steel wire mesh

Temperature: -30℃ to +100℃

Mounting: Inline filter

Filtration Rating: 3, 5, 10, 20, 25, 50, 100, 200μm

Pressure Setting Of Clogging Indicator : 5bar

Bypass Cracking Pressure: 7bar

التعبئة والتغليف والت...

بيع الوحدات	:	Piece/Pieces
نوع الحزمة	:	عربات الكرتونات التي تستحق البحر وحالات الخشب الرقائقي
مثال الصورة	:
تحميل	:

The file is encrypted. Please fill in the following information to continue accessing it

SDRFLD WHC 111 EAI 50 D 1.0-L24



وصف المنتج

I. مقدمة

تم تصميم مرشحات أسطوانات RFLD عالية التدفق للأنظمة الهيدروليكية ، والتي تتميز ببنية أسطوانات مزدوجة وصمام التبديل للتبديل واستبدال الخرطوشة. مزودة باختصار الضغط التفاضلي ، فهي توفر دقة ترشيح عالية ، وسعة تدفق كبيرة ، وعمر الخدمة الطويل. يتم تطبيقها على نطاق واسع في المعادن والبتروكيماويات والسلطة وغيرها من الصناعات.

الثاني. المعلمة الفنية

1. المواصفات التقنية

1.1 مرشح الإسكان

بناء

تم تصميم علب التصفية وفقًا للوائح الدولية.

يتم توصيل القسمين من السكن المرشح عن طريق صمام تغيير الكرة. هناك نوعان ، صمام تغيير الكرة وصمام تغيير القطاع. يوجد خط معادلة الضغط بين قسمين ، لتقليل اندفاع الضغط بسبب التغيير.

بالنسبة للنوع القياسي ، سيكون هناك اتصال للتنفيس والتصريف ومؤشر انسداد.

2. عنصر التصفية

يتم التحقق من صحة عناصر التصفية مع جميع معايير ISO.

انخفاض الضغط القصوى المسموح به:

الألياف الزجاجية (BN/HC): 25 شريط ورق (P/HC): 10 بار

شبكة سلك (W/HC): 30 بار ألياف الفولاذ المقاوم للصدأ (V): 30 بار

التوافق

- الزيوت المعدنية

- زيوت التشحيم ،

-السوائل غير ذات الألم ،

-السوائل القابلة للتحلل بسرعة وسرعة.

3. عام

التثبيت: يجب أن تكون المرشحات مثبتة بمرونة ولا تثبت بشكل صارم على الأرض أو تستخدم كدعم للأنابيب.

Max Flowrate: حتى 1300 لتر/دقيقة

Qmax: ما يصل إلى 40 بار

التدفق: من أعلى إلى أسفل

نطاق درجة الحرارة: -10 ℃ ~ 100 ℃

تحديد ضغط مؤشرات الانسداد: ΔPA = 2BAR-0.2BAR

ضغط التكسير الالتفافية: ΔP0 = 3BAR+0.5BAR

ثالثا. طلب

تعتبر مرشحات سلسلة RFLD مناسبة لمختلف الأنظمة الهيدروليكية ، بما في ذلك ترشيح الزيوت المعدنية والزيوت المقاومة للحريق وزيوت التشحيم ووسائل الإعلام الأخرى. يتم استخدامها على نطاق واسع في قطاعات مثل البترول والمواد الكيميائية والغاز المسال وإمدادات المياه والصرف الصحي ومعالجة الأغذية والمستحضرات الصيدلانية وتوليد الطاقة وصنع الورق والبناء الحضري والتعدين وأنظمة البخار المرجل والمرافق البلدية.
