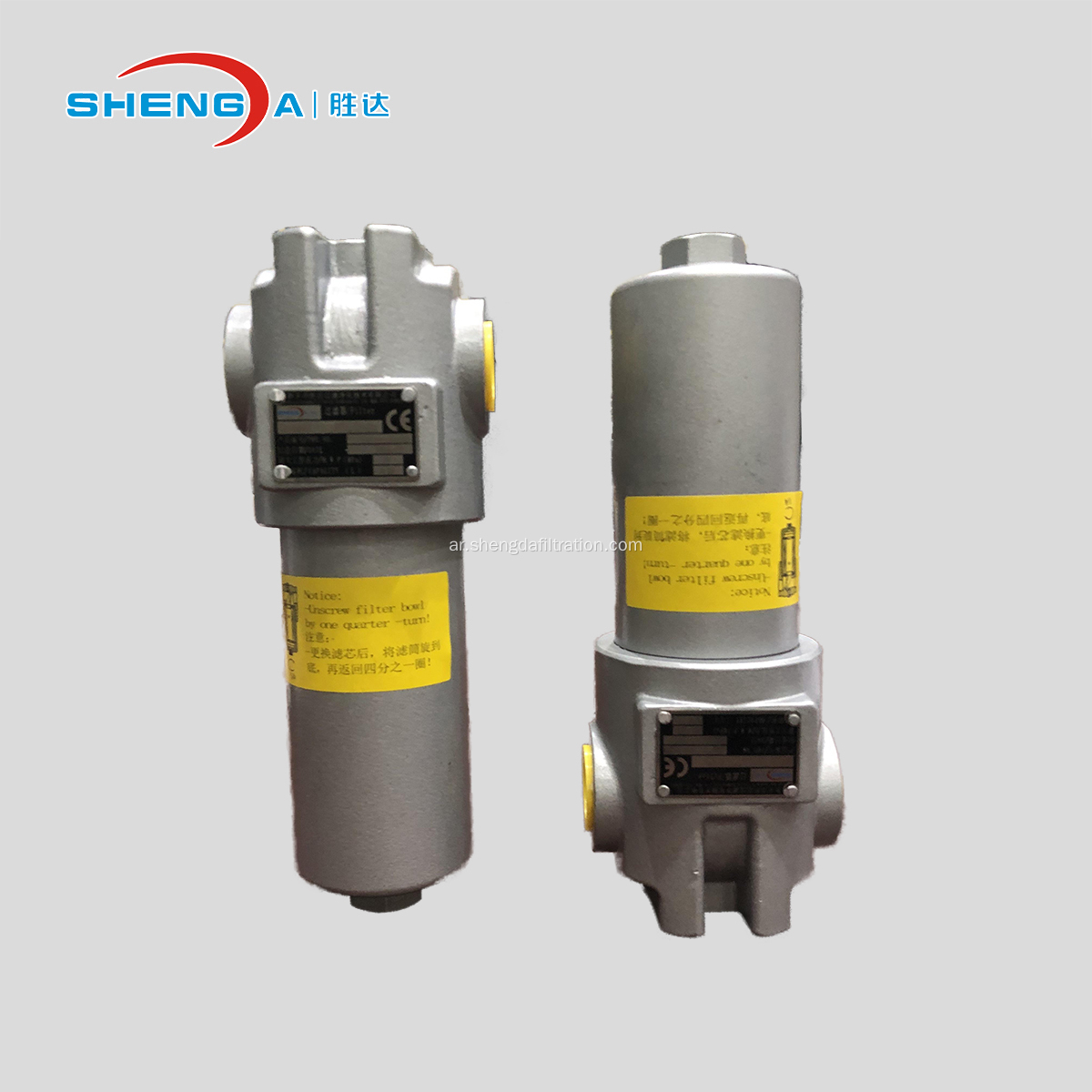

وحدة تصفية الضغط المنخفض المصنوعة من الألومنيوم الهيدروليكي المضمنة

وحدة تصفية الضغط المنخفض المصنوعة من الألومنيوم الهيدروليكي المضمنة

يتم استخدام وحدة تصفية الضغط المنخفض المصنوعة من الألومنيوم الهيدروليكي المضمنة لترشيح مدخل المضخات الهيدروليكية لآلات البناء مثل الحفارات والرافعات لمنع تشويش قلب الصمام. كما أنها تنطبق أيضًا على اعتراض الشوائب لخط أنابيب تزييت سكة التوجيه لمركز التصنيع في معدات الماكينات والأدوات، مما يقلل من تآكل سكة التوجيه.

--- ما يصل إلى 7000 لتر / دقيقة

--- ما يصل إلى 100 بار

--- المادة: الألومنيوم

1. مقدمة

بناء

تم تصميم علب المرشح وفقًا للوائح الدولية. وهي تتكون من رأس مرشح ووعاء مرشح ملولب.

المعدات القياسية:

* وصلة لمؤشر الانسداد في رأس الفلتر

* فتحات التركيب في رأس الفلتر

* برغي تصريف مع تخفيف الضغط (SDLF 330 وما فوق)

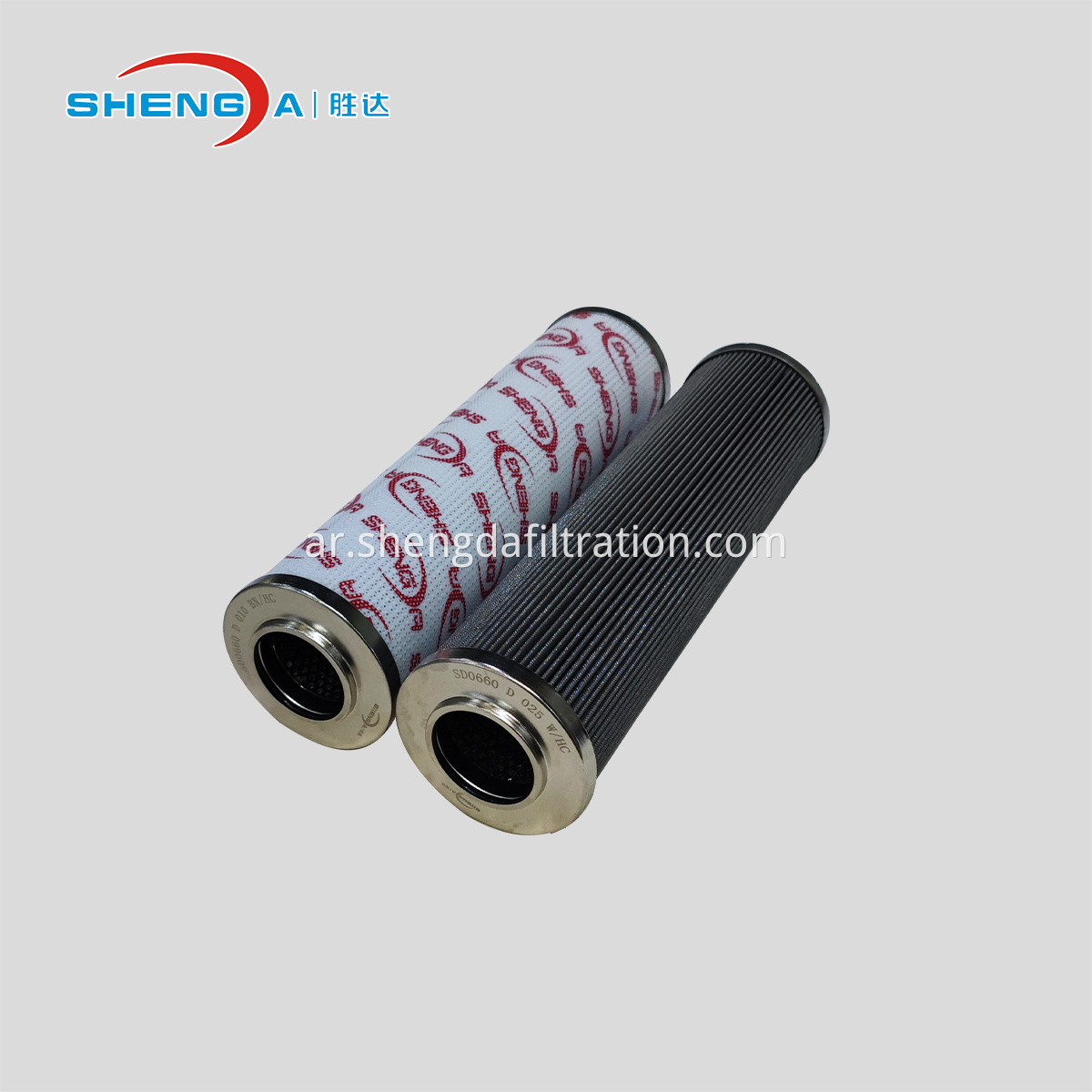

عنصر التصفية

الأعلى. موانئ دبي المسموح بها:

BN/HC: 20 بار؛ BH/HC: 210 بار W/HC: 20 بار V: 210 بار

2. الوصف

تركيب كفلتر زيت مضمن

نطاق درجة الحرارة - 30 درجة مئوية ~ + 100 درجة مئوية

ضبط الضغط لمؤشر الانسداد △ Pa= 5bar -0.5bar (أخرى عند الطلب)

ضغط التكسير للصمام الالتفافي △ Po=6 bar+0.6bar (أخرى عند الطلب)

الأختام NBR (= بيربونان)

3. ملاحظات

* يجب تأريض مبيتات المرشح.

* عند استخدام مؤشرات الانسداد الكهربائي، يجب إيقاف تشغيل مصدر الطاقة الكهربائية للنظام قبل إزالة موصل مؤشر الانسداد.

4. التطبيق

الهندسة الميكانيكية : مثل الحفارات واللوادر وغيرها من المعدات الهيدروليكية.

الكيميائية : تستخدم لترشيح السوائل للمفاعل الكيميائي وخزان التخزين وغيرها من المعدات.

النفط : يستخدم لترشيح السوائل في استغلال آبار النفط وتكرير النفط وغيرها من المعدات.

الكهرباء : نظام التبريد لمجموعات المولدات والمحولات وغيرها من المعدات.

علم المعادن : النظام الهيدروليكي لمعدات الصهر مثل الفولاذ والمعادن غير الحديدية.

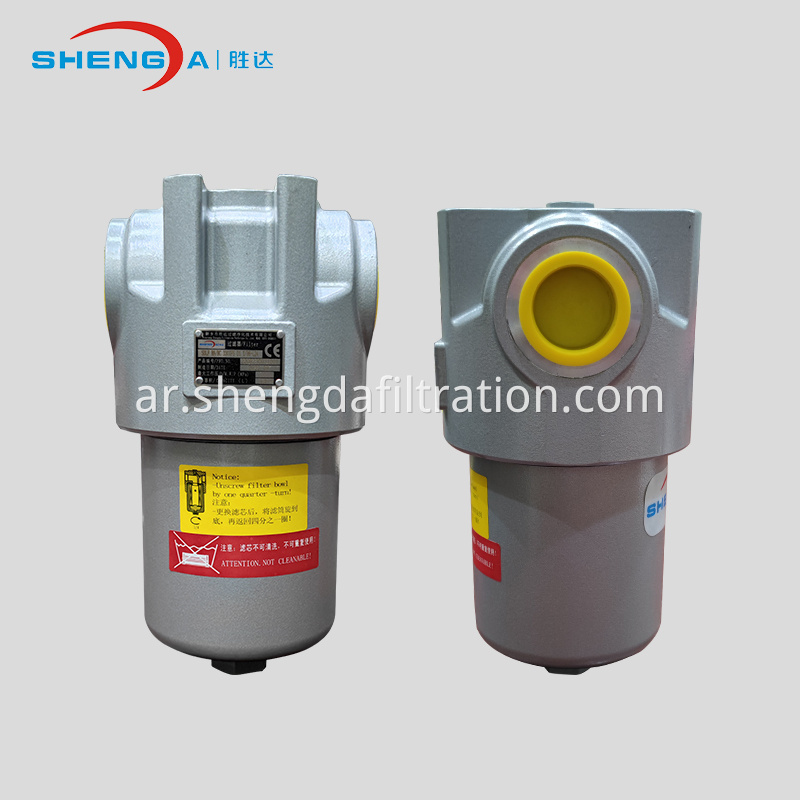

5. الصور
