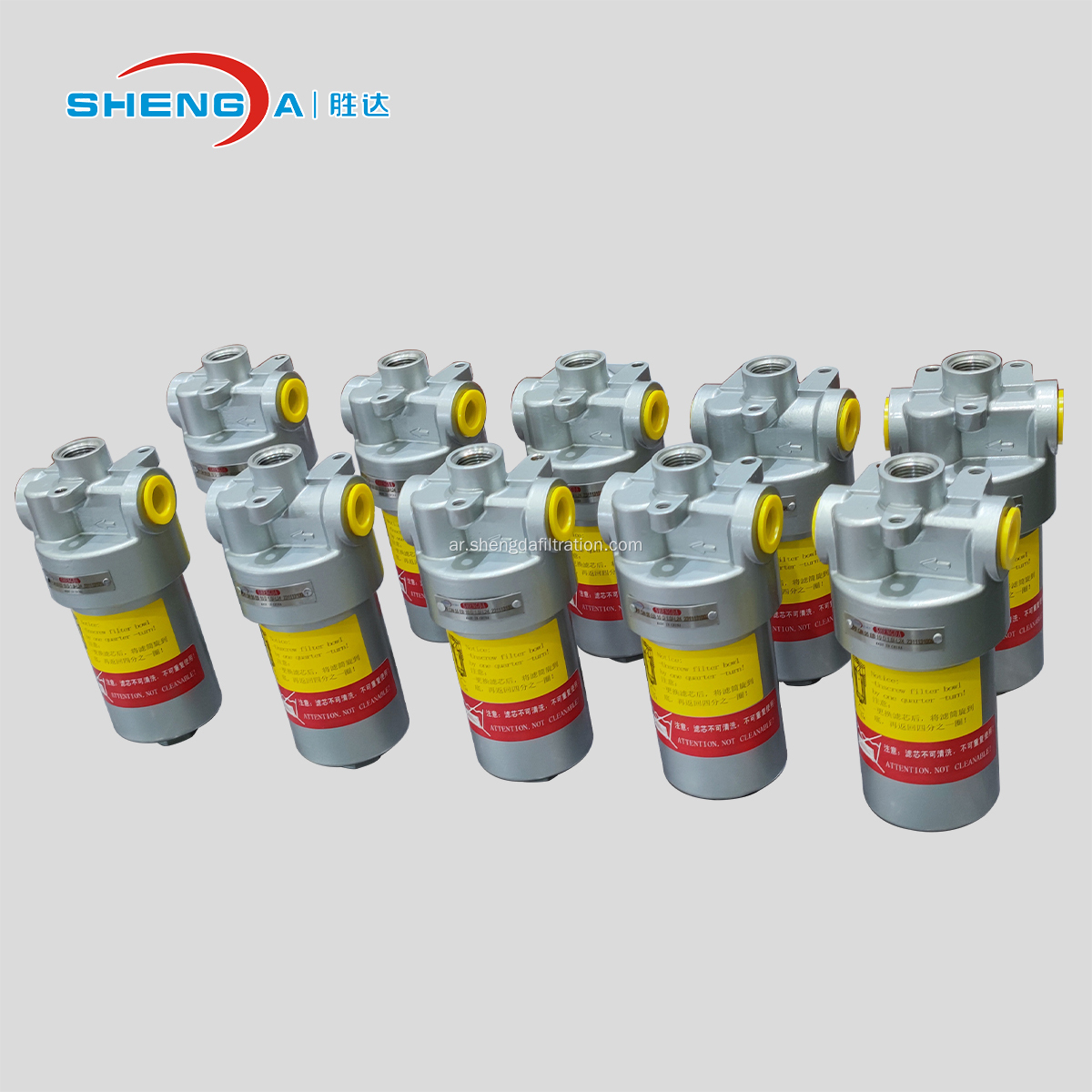

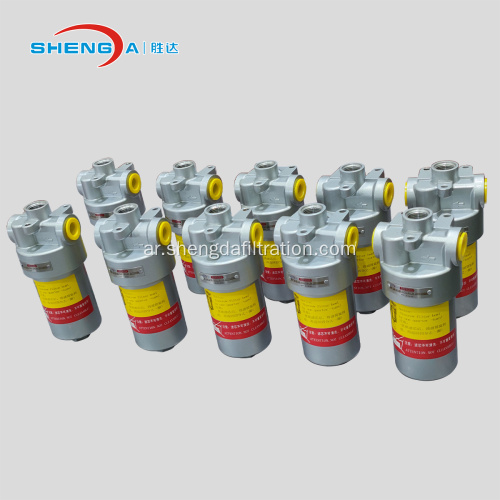

مرشح الضغط المنخفض للنظام الهيدروليكي

مرشح الضغط المنخفض للنظام الهيدروليكي

تم تصميم مرشح الضغط المنخفض لتوفير دقة ومتانة استثنائيتين للأنظمة الهيدروليكية الصناعية.

- ما يصل إلى 280 لتر / دقيقة

- ما يصل إلى 50 بار

--المادة: ألومنيوم

I. نظرة عامة

يمثل مرشح الضغط المنخفض فئة من أجهزة الترشيح عالية الأداء التي تتمتع بتطبيق واسع النطاق عبر العديد من القطاعات الصناعية.

ثانيا. مبدأ العمل

تعتمد عملية الترشيح على الالتقاط الفعال وإزالة جزيئات الشوائب الموجودة في السائل أثناء مرورها عبر عنصر الفلتر. يحتوي مرشح الضغط المنخفض عادة على عنصر مرشح عالي الدقة، وعندما يتدفق السائل من خلاله، يتم التقاط جزيئات الشوائب بواسطة مادة المرشح، بينما يستمر السائل النظيف في التدفق خارج المرشح. وبهذه الطريقة، يعمل مرشح الضغط المنخفض على حماية المكونات الأخرى في النظام من التلوث، مما يضمن التشغيل المستقر للمعدات وإطالة عمر الخدمة. بالإضافة إلى ذلك، تم تصميم مرشحات الضغط المنخفض بهيكل يسهل استبدال عنصر المرشح، بحيث عندما يصل عنصر المرشح إلى التشبع، يمكن إزالته واستبداله بسهولة للحفاظ على التشغيل المستمر والفعال للمرشح.

ثالثا. المعلمة الفنية

1. مبيت الفلتر

يتكون مرشح الضغط المنخفض من رأس الفلتر وعنصر الفلتر ومبيت الفلتر.

2. عنصر التصفية

يتم التحقق من صحة عناصر المرشح وفقًا لمعيار اختبار lSO، مع قيم ثبات الضغط التالية

الألياف الزجاجية (BN/HC): 20 بار

الألياف الزجاجية (BH/HC): 210 بار

شبكة سلكية (W/HC): 20 بار

يتم التحقق من صحة عناصر التصفية ومراقبة جودتها باستمرار وفقًا للمعايير التالية:

آيزو 2941، آيزو 2942، آيزو 2943، آيزو 3724، آيزو 3968، آيزو 11170، آيزو 16889

التوافق

يمكن استخدامه للزيوت المعدنية وزيوت التشحيم والسوائل غير القابلة للهب والسوائل الاصطناعية والقابلة للتحلل سريعًا.

للحصول على الماء أو أي تطبيق آخر، يرجى الاتصال بنا.

3. عام

التركيب: مرشح مضمن

تدفق

المدخل: الجانب

المخرج: الجهة المقابلة بنفس الارتفاع

نطاق درجة الحرارة: -30 درجة مئوية إلى +100 درجة مئوية

ضبط الضغط لمؤشر الانسداد: Δ Pa=5 bar-10% (يتوفر 2 بار)

تجاوز ضغط التكسير: Δ Po=6 bar+0.5bar (3 بار متاح)

رابعا. الخصائص الوظيفية

1. أداء الترشيح : يقوم مرشح الضغط المنخفض بتصفية الشوائب الميكانيكية في السوائل بشكل فعال، مثل الصدأ وجزيئات الرمل والجزيئات الصلبة الصغيرة في السوائل، مما يحمي المعدات وملحقات خطوط الأنابيب من التآكل والانسداد.

2. سهولة الصيانة : عناصر الفلتر الخاصة بمرشحات الضغط المنخفض قابلة للإزالة. عند الحاجة إلى التنظيف أو الاستبدال، ما عليك سوى إزالة عنصر الفلتر ومعالجته وإعادة تثبيته، مما يجعل الصيانة مريحة للغاية.

3. أداء الختم : يستخدم مرشح الضغط المنخفض مواد مانعة للتسرب عالية الجودة (مثل NBR، FPM، EPDM، وما إلى ذلك)، مما يضمن أداء الختم للمرشحات ومنع تسرب السوائل.

خامسا مجالات التطبيق

مرشحات الضغط المنخفض وقد استخدمت على نطاق واسع في البتروكيماويات والفحم الكيميائي ومعالجة مياه الصرف الصحي والطاقة النووية والآلات الزراعية ومصانع الصلب ومحطات الطاقة المعدنية ومصانع الورق والأدوية وغيرها من الصناعات.

توفر Shengda Filtration التصميم والتصنيع للمرشح الهيدروليكي، ومنقي مرشح الزيت، وعنصر المرشح الملبد المعدني، ومرشح الشمعة المعدنية، وشاشة الأسلاك الإسفينية، وسلسلة شاشات جونسون، ومواد الترشيح، وما إلى ذلك.
