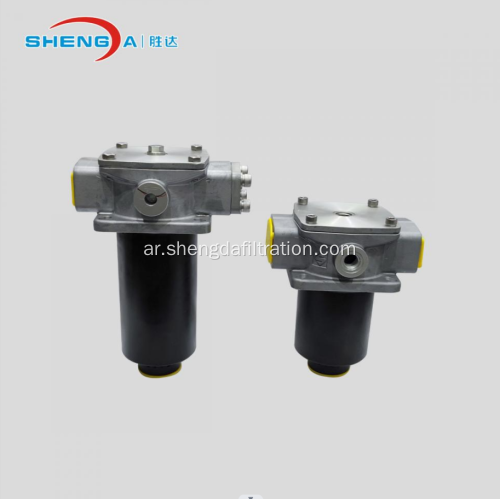

فلتر خط الزيت للخزان العلوي للخزان الهيدروليكي

فلتر خط الزيت الراجع من أعلى الخزان الهيدروليكي (SDRFM)

يعمل مرشح خط الزيت الهيدروليكي للخزان العلوي كجهاز حماية رئيسي للتركيب على سطح الخزان في الأنظمة الهيدروليكية. إنه يقوم بشكل أساسي بتصفية الجسيمات الكاشطة والرقائق المعدنية والحطام المطاطي والملوثات الأخرى من الزيت العائد، مما يتجنب بشكل فعال تراكم التلوث في خزان الزيت، ويقلل من تآكل مكونات النظام بما في ذلك المضخات والصمامات والأسطوانات، وبالتالي إطالة عمر الخدمة للمعدات الهيدروليكية بأكملها.

--- ما يصل إلى 850 لتر / دقيقة

--- ما يصل إلى 10 بار

--- المادة: الألومنيوم/الصلب/البلاستيك الهندسي

1. المقدمة:

يتم تثبيت مرشح الخط الهيدروليكي للخزان العلوي (نوع SDRFM) بشكل أساسي على الجزء العلوي من خزان الزيت، لإزالة الشوائب مثل المواد الكاشطة من خط الأنابيب، وبهذه الطريقة، لحماية خزان الزيت، وإطالة عمر الخدمة.

وهو يتألف من مبيت مرشح مع مدخل ومبيت.

2. عنصر التصفية

• الأعلى. موانئ دبي المسموح بها:

BN/HC – 20 بار P/HC – 10 بار W/HC – 20 بار

3. الوصف

التركيب كمرشح أعلى الخزان

نطاق درجة الحرارة -30 درجة مئوية ~ +100 درجة مئوية (على المدى القصير -40 درجة مئوية)

ضبط ضغط مؤشر الانسداد △Pa= 2 بار - 0.2 بار (أخرى عند الطلب)

تجاوز ضغط التكسير △Po= 3 بار ＋0.5 بار (أخرى عند الطلب)

4. الهيكل الأساسي

تم تصميم SDRFM 851 لتحقيق الكفاءة والمتانة، ويتميز بتصميم مبسط ومدمج يتكون من ثلاثة مكونات رئيسية:

• الغطاء العلوي : يوفر إغلاقًا آمنًا وسهولة الوصول لاستبدال عنصر الفلتر، مما يقلل من وقت توقف الصيانة.
• هيكل ملولب : مصنوع من مواد عالية القوة (الألومنيوم/الفولاذ/البلاستيك الهندسي)، وهو يوفر مقاومة قوية للتآكل واستقرارًا هيكليًا، ويتكيف مع البيئات الصناعية القاسية.
• عنصر الفلتر الداخلي : قلب نظام الترشيح - مصنوع من وسائط الترشيح المتميزة لضمان الدقة العالية وعمر الخدمة الطويل.

لا يوفر هذا التصميم الهيكلي الأمثل مساحة التثبيت فحسب، بل يضمن أيضًا أداء ترشيح متسق وفعال حتى في ظروف التدفق العالي والضغط العالي.

5. التطبيق

إنه مثالي بشكل خاص للترشيح الدقيق لزيت إرجاع النظام الهيدروليكي - وهو مكون ضروري للصناعات التي تؤثر فيها نظافة الزيت بشكل مباشر على جودة المنتج وموثوقية المعدات.

6. الصور:

7. اختيار النموذج
