مرشح خط إرجاع الزيت الهيدروليكي

مرشح خط إرجاع الزيت الهيدروليكي

أنا. نظرة عامة على المنتج

تستخدم مرشحات سلسلة RF في Shengda في المقام الأول لتصفية واعتراض ملوثات الجسيمات في السوائل ، مما يضمن نظافة واستقرار الأنظمة الهيدروليكية. تقدم هذه السلسلة مجموعة متنوعة من النماذج والمواصفات لتلبية احتياجات الأنظمة الهيدروليكية المختلفة.

الثاني. مبدأ العمل

يتمثل مبدأ العمل في مرشحات سلسلة RF في اعتراض الملوثات الجسيمية في السائل من خلال شبكة المرشح. عندما يتدفق السائل عبر المرشح ، يتم الاحتفاظ بالشوائب بواسطة شبكة المرشح ، بينما يستمر السائل النظيف في التدفق. مع زيادة الاستخدام ، تتراكم الشوائب تدريجيا على شبكة المرشح ، مما يؤدي إلى زيادة اختلاف الضغط. عندما يصل اختلاف الضغط إلى قيمة الإعداد المسبق ، يتطلب المرشح تنظيف أو استبدال عنصر المرشح.

ثالثا. المواصفات الفنية

1. تصفية الإسكان

بناء

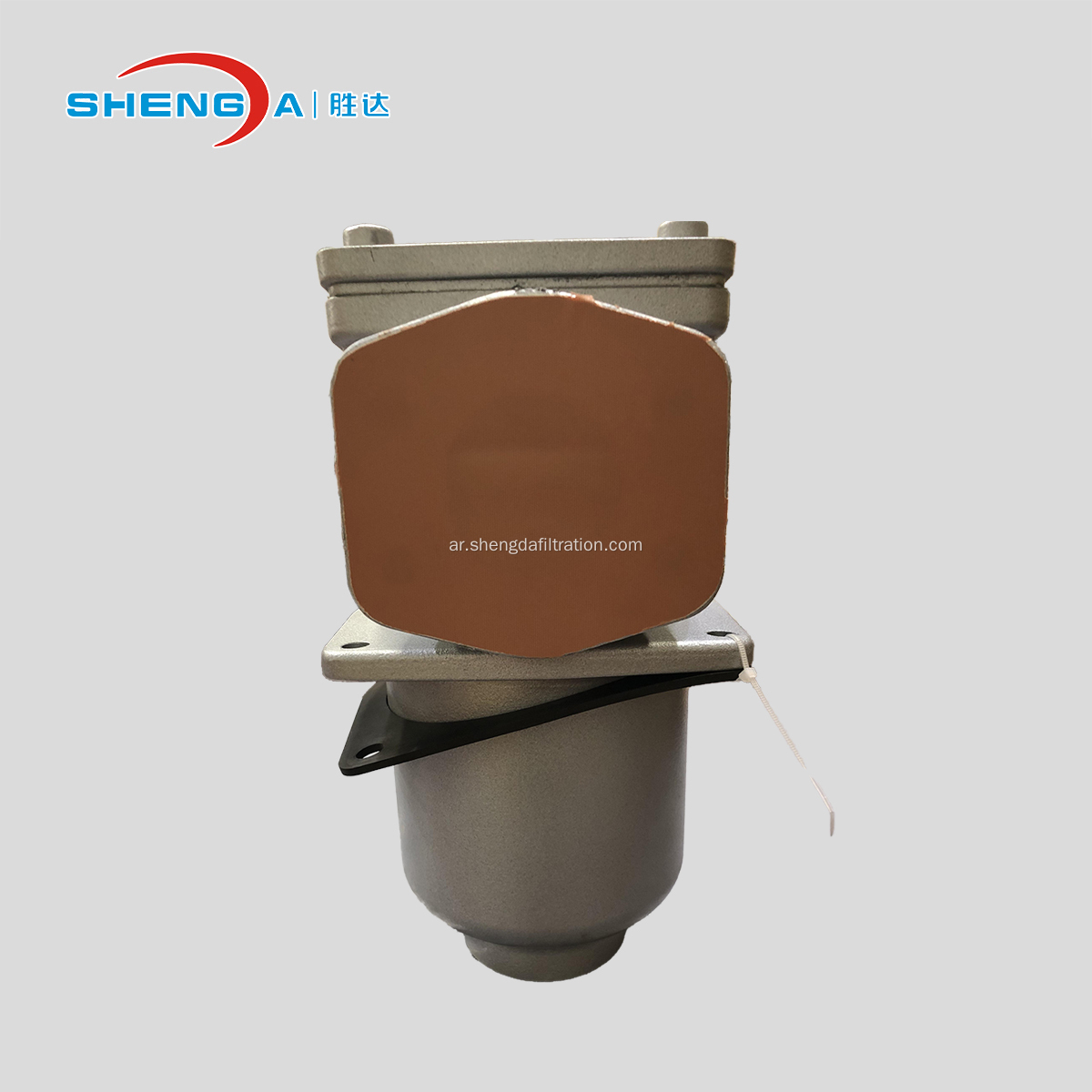

يتكون مرشح خط الإرجاع من سكن مرشح مع لوحة غطاء المسمار. يوجد منفذ مؤشر انسداد على لوحة الغلاف.

2. عنصر التصفية

تتوفر عناصر التصفية مع قيم ثبات الضغط التالية:

BN/HC: 25 بار

ورقة (P/HC): 10 بار

شبكة سلك (W/HC): 30 بار

ألياف الفولاذ المقاوم للصدأ (V): 30 بار

3. عام

التثبيت: تصاعد خزان النفط أو التثبيت المضمّن

التدفق: مدخل: منفذ جانبي: أسفل

نطاق درجة الحرارة: -10 ℃ ~ 100 ℃

ضغط التكسير الالتفافية: Δ PO = 3BAR+0.5BAR (آخرون عند الطلب)

رابعا. الخصائص الهيكلية

تصميم الأسطوانات : عادة ما تكون أسطوانات مرشحات سلسلة RF مصنوعة من مواد عالية القوة ، مما يوفر قدرة ممتازة على الضغط ومقاومة التآكل.

عنصر فلتر Materia L: عنصر المرشح ، المكون الأساسي للمرشح ، مصنوع من الفولاذ المقاوم للصدأ أو مواد مثل الألياف الكيميائية والورق ، ويتميز بدقة عالية ، وكفاءة ترشيح عالية ، وعمر خدمة طويل.

مؤشر الانسداد : تم تزويد بعض مرشحات سلسلة RF بمؤشر انسداد يرسل إشارة عندما يصل فرق الضغط بين المدخل والمخرج إلى قيمة محددة بسبب انسداد عنصر المرشح ، وتذكير المستخدم بتنظيف أو استبدال عنصر المرشح في أ في الوقت المناسب.

خامسا حقول التطبيق

تستخدم المنتجات بشكل أساسي في البترول والكيمياء والكيميائية والفحم والطاقة النووية وتوليد طاقة التوربينات الغازية وطاقة الرياح وتوليد الطاقة التي تعمل بالفحم وآلات البناء واستخراج الفحم وغيرها من الحقول.

السادس. احتياطات

عند استخدام مرشحات سلسلة RF ، تحقق بانتظام من حالة عمل جهاز إشارات الضغط التفاضلي للتأكد من أنه يمكنه إرسال إشارة في الوقت المناسب عند انسداد عنصر المرشح.

عند تنظيف أو استبدال عنصر المرشح ، اتبع تعليمات التشغيل التي توفرها الشركة المصنعة لتجنب إتلاف المرشح أو التأثير على تأثير الترشيح.

انتبه إلى موضع التثبيت واتجاه مرشحات سلسلة RF للتأكد من أنها يمكن أن تعمل بشكل طبيعي وتحقيق أداء الترشيح الأمثل.
