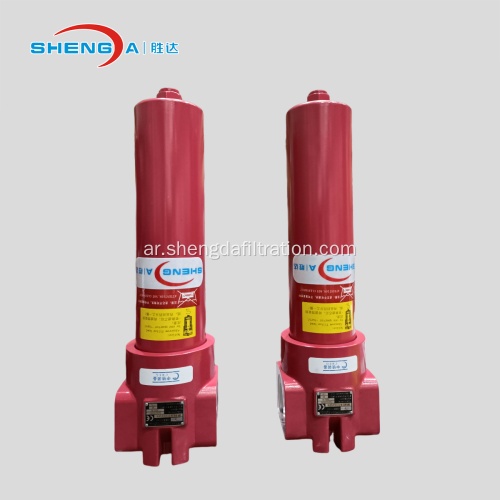

غلاف الفلتر الهيدروليكي ذو الضغط العالي Simplex

1. المواصفات الفنية

1.1 مبيت الفلتر

تتكون المرشحات الهيدروليكية المضمنة ذات الضغط العالي من رأس مرشح مزود بوعاء مرشح ملولب. وعاء فلتر مكون من قطعة واحدة لمقاس 660 أو أقل؛ وعاء فلتر 2 قطعة مقاس 990 فما فوق

المرشحات القياسية لا تحتوي على صمام تجاوز.

مادة

رأس الفلتر: حديد الزهر العقدي وعاء الفلتر: الفولاذ الكربوني الأختام: NBR

نوع خاص

-مع صمام الالتفافية

-برغي تصريف الزيت حتى SDDF280

- الأختام في التيار الوطني الحر

مؤشر الانسداد المرئي و (أو) الكهربائي، يجب تثبيت مؤشرات الانسداد بقيم عزم الدوران المقابلة. (انظر قائمة قطع الغيار والصيانة)

اتصال شفة

-اتصال شفة SAE

1.2 عنصر التصفية

يمكن تنظيف الشبكة السلكية ومواد ألياف الفولاذ المقاوم للصدأ فقط. لا يمكن تنظيف BN/HC وBH/HC.

2. المعلمة

2.1 عام

SDDF مبيت مرشح الضغط العالي المضمن

2.1.2 الهيكل

مرشح مضمن

2.1.3 التركيب

بواسطة أربعة مسامير على رأس الفلتر

الضغط التفاضلي المسموح به لعنصر التصفية

BH/HC: 210 بار BN/HC: 25 بار V: 210 بار W: 30 بار

التوافق مع السوائل الهيدروليكية

الزيوت المعدنية: معيار الاختبار طبقاً للمواصفة ISO 2943

زيوت التشحيم: معيار الاختبار طبقاً للمواصفة ISO 2943

يمكن استخدامه للسوائل غير القابلة للهب والزيوت الاصطناعية والسوائل القابلة للتحلل بسرعة. للحصول على الماء أو أي تطبيق آخر، يرجى الاتصال بنا.

قوة التعب (حسب 3724)

مع الغطاء ذو ​​الطرفين ووسائط الترشيح الثابتة، تزداد قوة الكلال.

ضبط الضغط لمؤشر الانسداد: Δ Pa=5 bar-10%

ضغط التشقق للتجاوز: Δ Pa=6bar+10%

2.2 مبدأ العمل

تصفية السوائل الواردة من خلال عنصر التصفية المتطور الداخلي. يمر السائل عبر خرطوشة الفلتر، ويحتجز الجزيئات الصغيرة والملوثات والشوائب، مما يضمن مرور السائل النظيف فقط عبر الفلتر إلى الأجزاء اللاحقة من النظام. لا تضمن عملية الترشيح هذه نظافة سائل النظام فحسب، بل تحافظ أيضًا على استقرار النظام وكفاءة تشغيله.

توفر Shengda Filtration التصميم والتصنيع للمرشح الهيدروليكي، ومنقي مرشح الزيت، وعنصر المرشح الملبد المعدني، ومرشح الشمعة المعدنية، وشاشة الأسلاك الإسفينية، وسلسلة شاشات جونسون، ومواد الترشيح، وما إلى ذلك.
