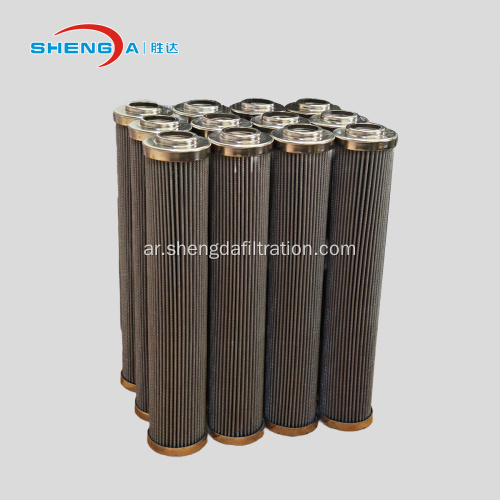

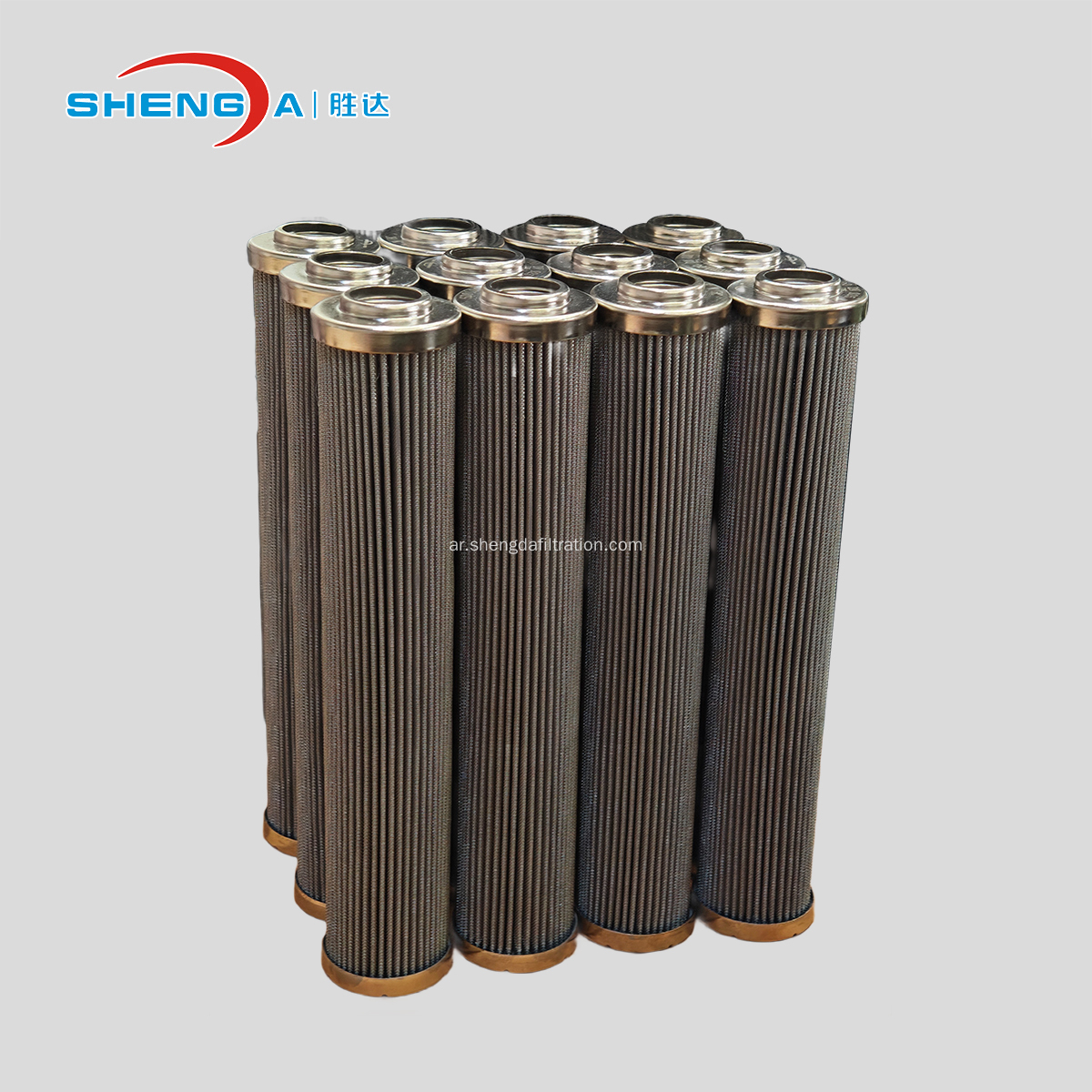

عنصر تصفية شبكة سلكية هيدروليكية

عنصر تصفية شبكة سلكية هيدروليكية

تم تصميم عنصر مرشح الشبكة السلكية الهيدروليكي لإزالة الملوثات الصلبة من السوائل الهيدروليكية بكفاءة. إنها تتميز بالهيكل الخطي المدمج، أداء الترشيح الموثوق به، والتوافق القوي، مما يجعلها جزءًا أساسيًا من الحفاظ على استقرار وطول عمر المعدات الهيدروليكية.

1. مقدمة أساسية

يتم استخدام عنصر الفلتر بشكل أساسي لتصفية الجسيمات الصلبة والمواد الغروية في وسط العمل للنظام الهيدروليكي، والتحكم بشكل فعال في درجة تلوث وسط العمل، وذلك لحماية مكونات النظام الهيدروليكي من التآكل والتلف، وإطالة عمر خدمة النظام الهيدروليكي.

2. المواد

تُستخدم عناصر الترشيح الشبكية المصنوعة من الفولاذ المقاوم للصدأ في أنظمة تشحيم المحامل وترشيح المياه ومحطات معالجة مستحلبات التبريد وكمرشحات حماية. في عناصر المرشح W وW/HC، يكون كل من السداة واللحمة متساويين في القوة مما يؤدي إلى فتحات موحدة في شبكة المرشح. يكون انخفاض الضغط أقل عند التصفية باستخدام عناصر مرشح شبكة سلكية من الفولاذ المقاوم للصدأ. الشبكة المربعة المصنوعة من الفولاذ المقاوم للصدأ المطوية مدعومة بطبقات مفردة أو متعددة.

بالمقارنة مع عناصر W/HC، تتميز عناصر W بعمق طيات أصغر. يتم استخدام عناصر الشبكة السلكية المصنوعة من الفولاذ المقاوم للصدأ W وW/HC في خط الإرجاع ومرشحات الضغط.

3. المعلمة الفنية

دقة المقياس: 3 ~ 200um

د ماكس. مقاومة الحرارة: 150 درجة مئوية

الأعلى. مقاومة الضغط التفاضلي: 2 ميجا باسكال

معيار الاختبار

ISO2942-ISO16889-ISO3968-ISO3724-ISO3723-ISO2943-ISO2941

اختبار قابل للتطبيق

DIN ISO 2941: انهيار ضغط الانفجار

DIN ISO 2943: توافق المواد مع السوائل

ISO 3723: اختبار الحمل النهائي

ISO 3724: خصائص إجهاد التدفق

ISO 3968: اختبار انخفاض الضغط مقابل معدل التدفق

ISO 16889: اختبار النجاح المتعدد

ISO 2942: اختبار نقطة الفقاعة

4. المزايا والفوائد

هيكل مركب، دقة ترشيح عالية

قدرة كبيرة على حمل الأوساخ وعمر خدمة طويل

مقاومة عالية للتآكل ومقاومة الضغط

زيادة معدل التدفق لكل وحدة مساحة

قوة عالية، سهلة التنظيف

5. التنظيف

تتأثر فعالية التنظيف بشكل كبير بعوامل مختلفة:

● درجة الترشيح: كلما كانت وسائط الترشيح أدق، كلما كان أداء التنظيف أقل.

● ضغط العمل: يؤدي ارتفاع ضغوط التشغيل إلى جعل جزيئات التلوث مدمجة بشكل أكثر أمانًا داخل وسائط الترشيح.

● نوع الجسيمات: إذا كان التلوث يتكون في المقام الأول من ألياف، فإن فعالية التنظيف تكون أقل من فعالية التلوث المكون من جزيئات مكعبة. علاوة على ذلك، من المهم أن ندرك أن كل دورة تنظيف يمكنها فقط استعادة حوالي 80-90% من مساحة سطح الفلتر الأصلي. وبالتالي، بعد الخضوع لـ 4-5 دورات تنظيف، قد لا تكون الجدوى الاقتصادية لمزيد من التنظيف مبررة (مقارنة تكاليف التنظيف بعمر خدمة المرشح).
