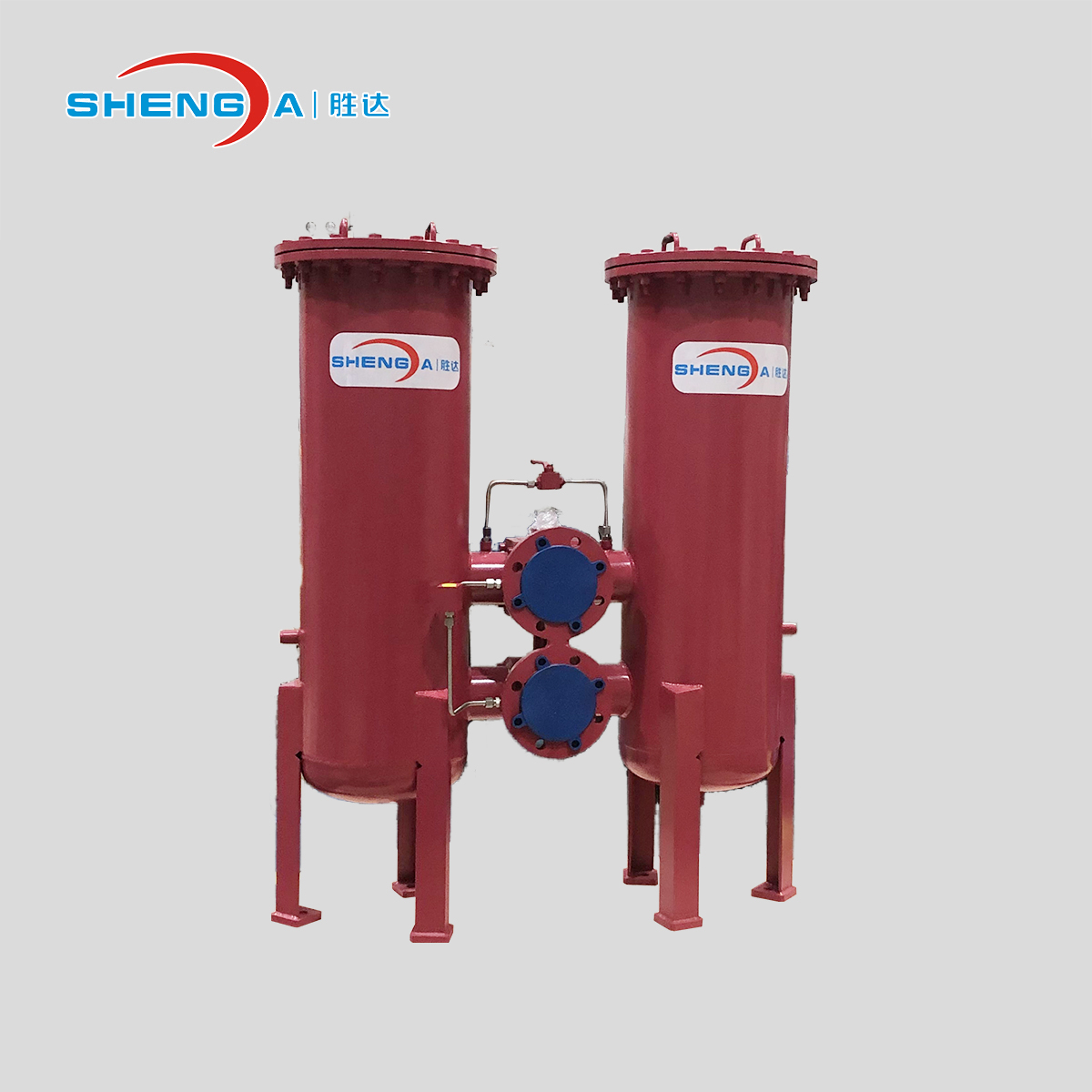

نسخة ملحومة مرشح Duplex High Flowrate

1. المواصفات التقنية

1.1 مرشح الإسكان

بناء

تم تصميم علب التصفية وفقًا للوائح الدولية.

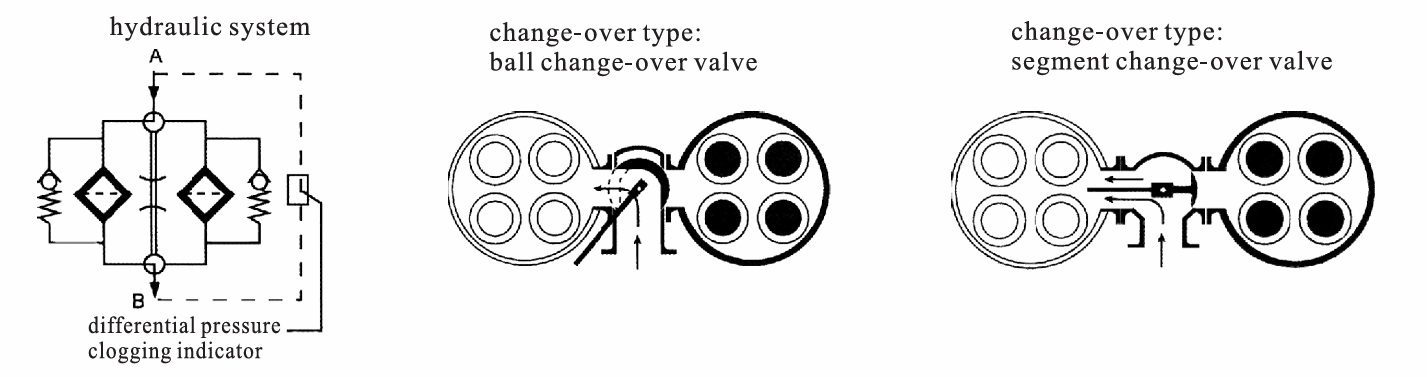

يتم توصيل القسمين من السكن المرشح عن طريق صمام تغيير الكرة. هناك نوعان ، صمام تغيير الكرة وصمام تغيير القطاع. يوجد خط معادلة الضغط بين قسمين ، لتقليل اندفاع الضغط بسبب التغيير.

بالنسبة للنوع القياسي ، سيكون هناك اتصال للتنفيس والتصريف ومؤشر انسداد.

1.2 عنصر التصفية

يتم التحقق من صحة عناصر التصفية مع جميع معايير ISO.

انخفاض الضغط القصوى المسموح به:

BN/HC: 25 شريط ورق (P/HC): 10 بار

شبكة سلك (W/HC): 30 بار ألياف الفولاذ المقاوم للصدأ (V): 30 بار

التوافق

- الزيوت المعدنية

- زيوت التشحيم ،

-السوائل غير ذات الألم ،

-السوائل القابلة للتحلل بسرعة وسرعة.

2. جينال

التثبيت: يجب أن تكون المرشحات مثبتة بمرونة ولا تثبت بشكل صارم على الأرض أو تستخدم كدعم للأنابيب.

المواد: نسخة ملحومة/ الصلب الكربوني

Max Flowrate: ما يصل إلى 15000 لتر/دقيقة

Qmax: ما يصل إلى 16 بار

التدفق: مدخل: أعلى منفذ: أسفل

نطاق درجة الحرارة: -10 ℃ ~ 100 ℃

تحديد ضغط مؤشرات الانسداد: Δ PA = 2BAR-0.2BAR

تجاوز ضغط التكسير: Δ P0 = 3BAR+0.5BAR

3. نطاق التطبيق

يستخدم المرشح المضمّن على نطاق واسع في جميع أنواع المعدات الصناعية ، وخاصة بالنسبة لعودة الزيت الهيدروليكي ودائرة الزيت المتداولة ، ونظام التشحيم وغيرها من المتطلبات العالية. يمكن أن يمتد بشكل فعال عمر خدمة الجهاز وتحسين كفاءة التشغيل للمعدات.

4. مزايا المنتج

الترشيح الفعال: من خلال آلية التحكم في الضغط والتنظيف التفاضلي ، ضمان كفاءة الترشيح والتشغيل المستمر والمستقر للنظام.

الصيانة السهلة: يسمح تصميم الإسكان المزدوج بتنظيف خراطيش المرشح أو استبداله دون توقف ، وتوفير الوقت والتكاليف.

تطبيق واسع: مناسب لمجموعة متنوعة من الحقول الصناعية وبيئة النظام الهيدروليكي المعقد.
