تجميع مرشح الزيت المعدني المزدوج

تجميع زيت الزيت المعدني المزدوج (SDRFLD) (نسخة مصبوب)

--- المواد المصبوب /الصلب

--- ما يصل إلى 1300 لتر/دقيقة

--- ما يصل إلى 25/40 بار

--- مزود بصمام تغيير الكرة

1. المواصفات الفنية

1.1 مرشح الإسكان

بناء

تم تصميم مجموعة مرشح الزيت المعدنية المزدوجة المزدوجة وفقًا للوائح الدولية. يتم توصيل القسمين من مساكن المرشح ، كل منهما لوحة تغطية الترباس ، عن طريق صمام تغيير الكرة.

المعدات القياسية:

* اتصالات للتنفيس والتصريف

* اتصال لمؤشر انسداد

1.2 عناصر التصفية

الأعلى. DP المسموح به:

BN/HC ： 20BAR ； P/HC: 10BAR W/HC: 20BAR V: 210BAR

• تصفية الدقة

BN/HC: 3 ، 5 ، 10 ، 20 ميكرون

P/HC: 10 ، 20 ميكرون

W/HC: 25 ، 50 ، 100 ، 200 ميكرون

2. الوصف

تصاعد كمرشح زيت مضمن

نطاق درجة الحرارة - 10 ℃ ~ + 100 ℃

إعداد الضغط لمؤشر الانسداد △ PA = 2BAR -0.2BAR (آخرون عند الطلب)

الأختام NBR (= بيربونان)

3. ملاحظات

* يجب أن تكون العلب مرشح الأرض.

* عند استخدام مؤشرات الانسداد الكهربائي ، يجب إيقاف تشغيل مصدر الطاقة الكهربائية للنظام قبل إزالة موصل مؤشر الانسداد.

* يجب أن تكون المرشحات مثبتة بمرونة ولا تثبت بشكل صارم على الأرض أو تستخدم كدعم للأنابيب.

4. التطبيق

يمكن استخدامه للزيوت المعدنية ، وزيوت التشحيم ، والسوائل غير الفلغة ، والسوائل الاصطناعية والقابلة للتحلل بسرعة.

5. الخصائص

لها الخصائص العامة المتابعة:

1) قدرة كبيرة بما يكفي لتمرير الزيت وانخفاض الضغط المنخفض.
2) يجب أن تلبي دقة الترشيح متطلبات التصميم.
3) عنصر المرشح هو مع قوة كافية وقدرة الاحتفاظ الأوساخ.
4) يتمتع عنصر المرشح بمقاومة جيدة للتآكل ويمكن أن يعمل لفترة طويلة في درجة حرارة التشغيل.

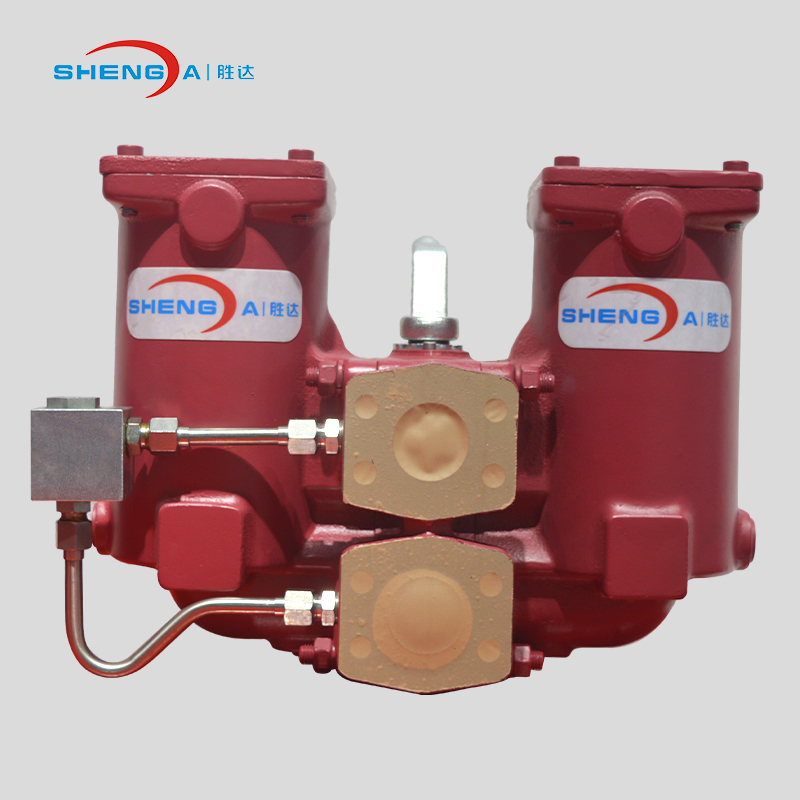

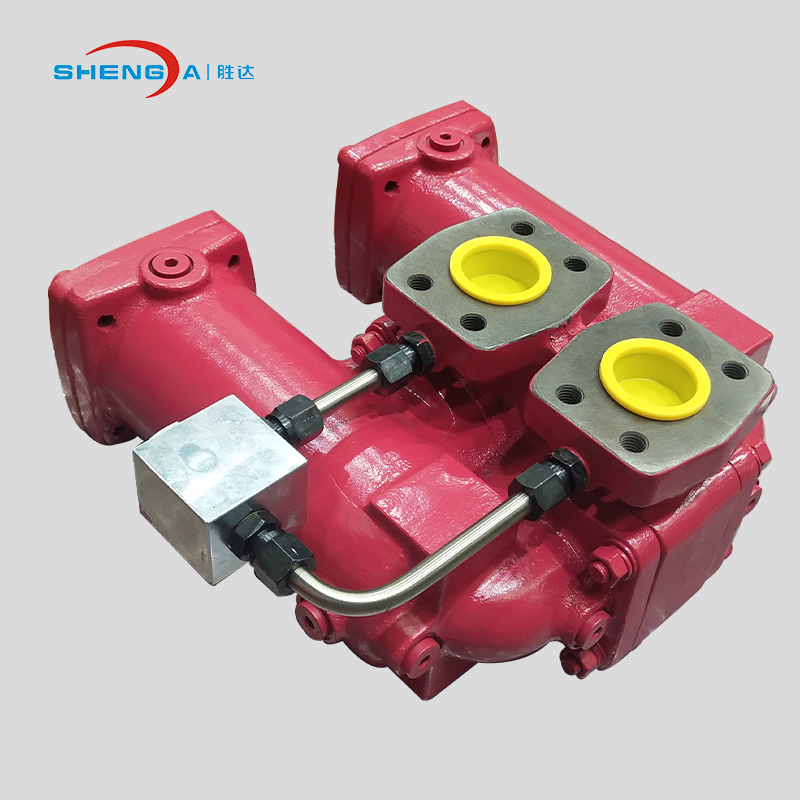

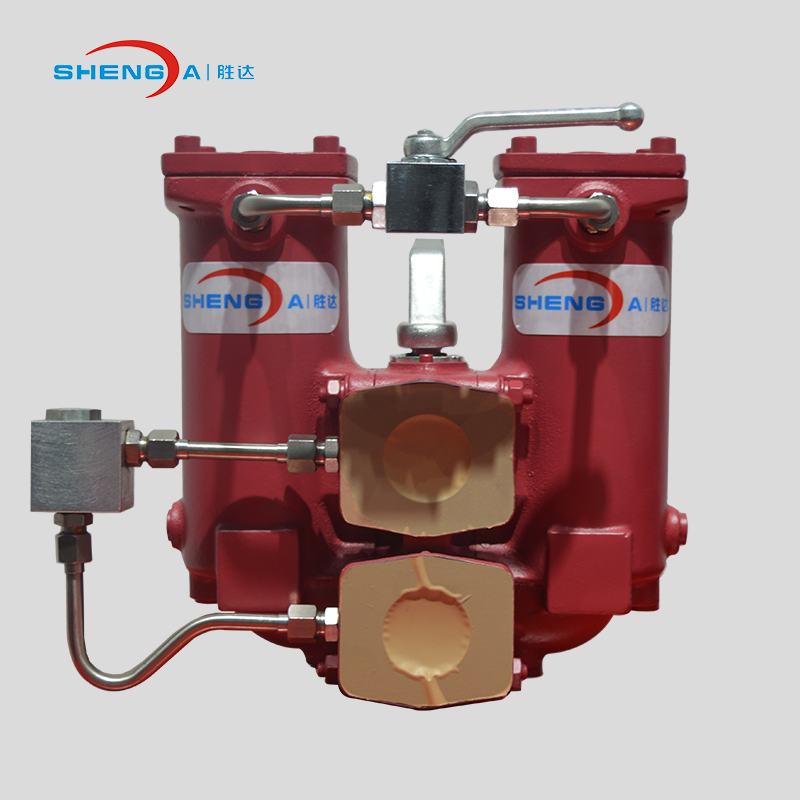

6. صور reprece
