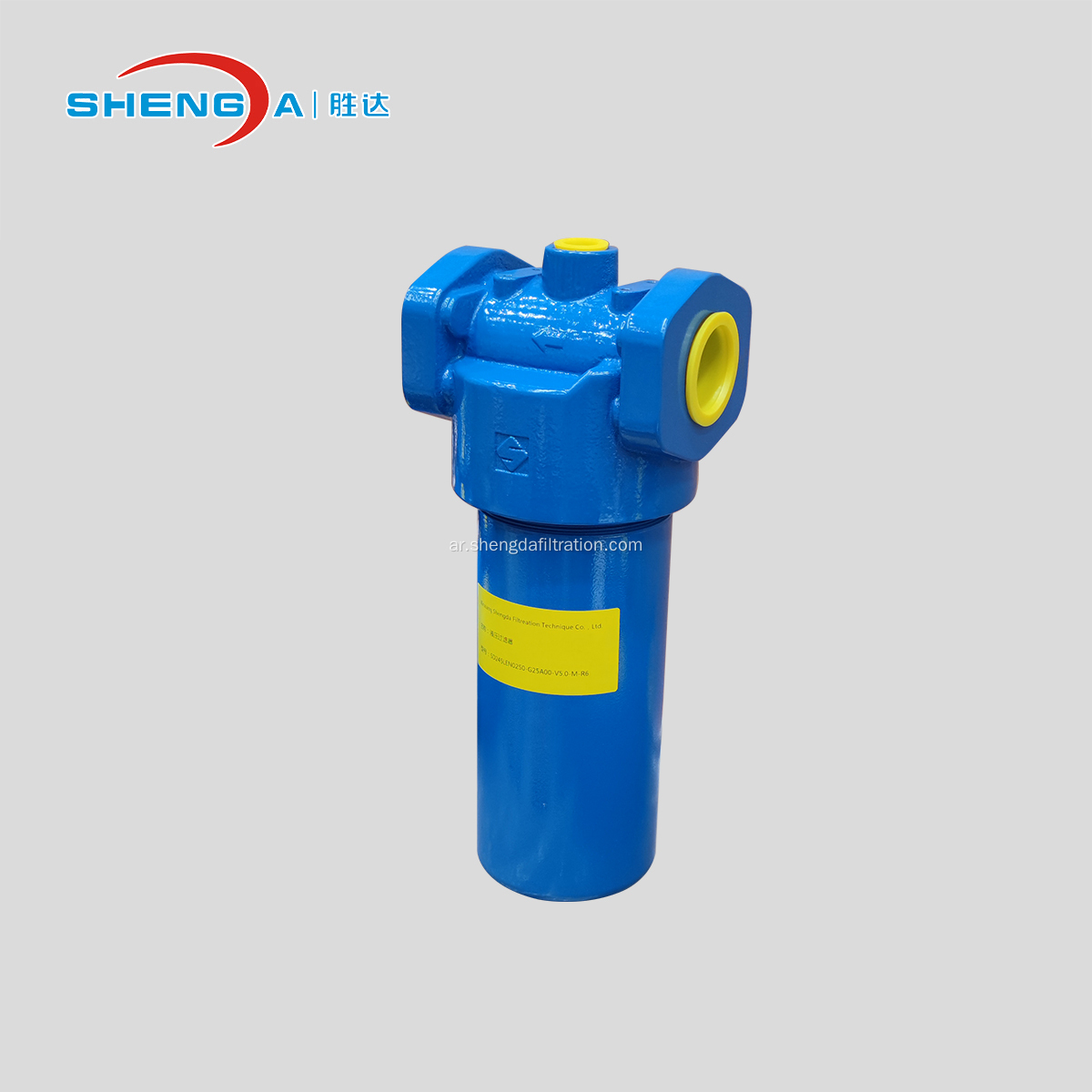

وحدة تصفية الضغط المنخفض المضمنة المتوافقة مع ريكسروث

1.      مقدمة موجزة

وحدة تصفية الضغط المنخفض المضمنة المتوافقة مع Rexroth مناسبة للتركيب المباشر في خطوط الضغط. تم تجهيز معظمها بوحدات تحكم ذات حلقة مفتوحة أو مغلقة للحماية.

2.      المكونات الأساسية

تشتمل المكونات الأساسية على رأس الفلتر (1)، ووعاء الفلتر المثبت (2)، وعنصر الفلتر (3)، ومؤشر الصيانة المرئي (4). بالنسبة للمرشحات ذات عناصر مرشح تثبيت الضغط المنخفض التفاضلي (= حرف رمز الضغط التفاضلي A)، تم أيضًا تجهيز صمام جانبي (5). بالنسبة للحجم 0160، تشتمل المعدات القياسية على سدادة تصريف (7).

بشكل عام، تم تجهيز وحدة تصفية الضغط المنخفض المضمنة المتوافقة مع Rexroth بمؤشر صيانة مرئي (4). يتم ربط مؤشرات الصيانة الإلكترونية بكمية واحدة أو اثنتين من المفاتيح (6) عن طريق عناصر المفاتيح الإلكترونية التي يجب طلبها بشكل منفصل. يتم ربط عناصر المفتاح الإلكتروني بمؤشر الصيانة المرئي ويتم تثبيتها بحلقة قفل.

3.      مبدأ العمل

يدخل الزيت الهيدروليكي إلى عنصر الفلتر (3) للتنظيف من خلال المنفذ 1. يتم تصفية جزيئات الغبار بواسطة عنصر الفلتر وتبقى في وعاء الفلتر (2) وعنصر الفلتر (3). يدخل الزيت الهيدروليكي المُفلتر بعد ذلك إلى الدائرة الهيدروليكية من خلال المنفذ 0. تم تصميم مبيت الفلتر وجميع عناصر التوصيل لامتصاص قمم الضغط بأمان - مثل تلك التي قد تحدث عند فتح صمام كبير للتحكم في التدفق فجأة بسبب تأثير السائل المتسارع.

4. المعلمة الفنية

4.1 عام

التركيب: تركيب عمودي مضمن

درجة الحرارة: -30 درجة مئوية ~+100 درجة مئوية (-22 درجة فهرنهايت ~ +212 درجة فهرنهايت)

المادة : رأس الفلتر GGG

كوب فلتر ستيل

مؤشر الصيانة البصرية النحاس

عنصر التبديل الإلكتروني البلاستيك PA6

4.2 الهيدروليكية

الحد الأقصى لضغط العمل 250 بار

نطاق درجة حرارة الزيت الهيدروليكي: -10 درجة مئوية إلى +100 درجة مئوية

قوة التعب طبقاً للمواصفة ISO 10771: >10 ⁶

ضغط فتح الصمام الالتفافي 7 ± 0.5bar

نوع قياس الضغط لمؤشر الصيانة: الضغط التفاضلي

4.3 عنصر التصفية

المادة: ألياف زجاجية

الضغط التفاضلي: أ = 30 بار ب = 330 بار

5. التطبيق:

مصممة للأنظمة الهيدروليكية عبر القطاعات الصناعية والهندسية والبيئية، تتميز وحدة تصفية الضغط المنخفض المضمنة بتوافق استثنائي مع جميع السوائل الهيدروليكية المسموح بها، بما في ذلك الزيوت المعدنية والزيوت القابلة للتحلل. ويضمن تصميمها الهيكلي المتقدم ووسائط الترشيح عالية الأداء التشغيل المستقر والتحكم الموثوق في التلوث بغض النظر عن نوع السائل - سواء باستخدام الزيت المعدني القياسي للتطبيقات الصناعية العامة أو الزيت الصديق للبيئة القابل للتحلل الحيوي للمشروعات الحساسة بيئيًا (على سبيل المثال، المعدات الهيدروليكية البحرية أو الزراعية أو الخارجية).

يعمل هذا التوافق الواسع للسوائل على توسيع إمكانية تطبيق المنتج عبر ظروف تشغيل متنوعة، مما يلغي الحاجة إلى تعديلات النظام أو الاستبدالات الخاصة بالسوائل. إنه يفي بمعايير الصناعة الدولية لتوافق السوائل الهيدروليكية، مما يوفر كفاءة ترشيح متسقة وعمر خدمة ممتد وتكاليف صيانة مخفضة للعملاء في جميع أنحاء العالم. يعد المنتج مثاليًا للسيناريوهات التي تتطلب المرونة في اختيار السوائل، ويضمن الأداء الأمثل مع الالتزام بالمتطلبات التشغيلية والبيئية.
