التطبيقات الهيدروليكية مرشح الضغط المنخفض

مرشح الضغط المنخفض المتقدم للتطبيقات الهيدروليكية - كفاءة عالية ، أداء موثوق (SDLPF)

تم تصميمه من أجل الدقة والمتانة ، يقدم مرشح الضغط المنخفض المتقدم (SDLPF) أداءً لا مثيل له في الأنظمة الهيدروليكية الصناعية. تم تصميمه للحفاظ على نظافة السوائل المثلى في ظل ظروف الضغط الهيدروليكية المنخفضة ، فهو يضمن تشغيلًا ثابتًا عبر مجموعة واسعة من الآلات. سواء تم استخدامه في تطبيقات التصنيع أو التعدين أو المعدات الثقيلة ، يتم تصميم نظام تصفية الضغط الهيدروليكي الفعال هذا لتمديد عمر المكون ، وتقليل وقت التوقف ، ويحسن الكفاءة التشغيلية الكلية.

المواصفات الرئيسية

• معدل التدفق : ما يصل إلى 280 لتر/دقيقة ، مما يضمن معالجة السوائل الفعالة لمختلف متطلبات النظام الهيدروليكي.

• الحد الأقصى للضغط : تم تقييمه لما يصل إلى 50 بارًا ، مما يوفر أداءً مستقرًا في ظل ظروف التشغيل الهيدروليكية المنخفضة الضغط النموذجية.

• مواد البناء : تتميز ببنية ألمنيوم متينة ، يجمع بين خصائص خفيفة الوزن ومقاومة تآكل ممتازة للموثوقية على المدى الطويل.

• نطاق درجة الحرارة : يعمل بسلاسة ضمن نطاق -30 ℃ إلى + 100 ℃ ، والتكيف مع الظروف البيئية القاسية في تطبيقات المعدات الصناعية والتعدين والمعدات الثقيلة.
•

التصميم الهيكلي

تصفية الإسكان

تم تصميم السكن من أجل الوظائف المثلى وسهولة الصيانة:

• لنماذج SDLPF 35 و SDLPF 55: مزودة برأس مرشح ووعاء مرشح المسمار ، مما يسهل استبدال عنصر المرشح السريع والمريح.

• بالنسبة إلى طرز SDLPF 160 و SDLPF 240 و SDLPF 280: يتم تثبيت وعاء المرشح بشكل آمن على رأس المرشح باستخدام الجوز المحتجز ، مما يضمن الاستقرار القوي أثناء العمليات عالية التدفق.

عنصر التصفية

• الحد الأقصى المسموح به للضغط التفاضلي :

• سلسلة BN/HC: 20 بار

• سلسلة BH/HC: 210 بار

• سلسلة W/HC: 20 بار

تضمن هذه المواصفات أن عنصر المرشح يحافظ على النزاهة والكفاءة في ظل ظروف ضغط متفاوتة.

ميزات التشغيلية

• نوع التثبيت : تم تصميمه كمرشح مضمّن ، مما يتيح التكامل السهل في خطوط الأنابيب الهيدروليكية الحالية دون تعديلات واسعة النطاق.

• تكوين التدفق : يتم وضع مدخل على الجانب والمخرج على الجانب الآخر ، مما يؤدي إلى تحسين ديناميات تدفق السوائل لأداء ترشيح ثابت.

• مؤشر الانسداد : مزود بإعداد ضغط من △ PA = 5 بار ± 10 ٪ (الإعدادات المخصصة المتاحة عند الطلب) ، مما يوفر تنبيهات في الوقت المناسب لصيانة المرشح لمنع اضطرابات النظام.

• صمام الالتفاف : يدمج صمام الالتفاف مع ضغط تكسير △ po = 6 شريط + 0.5 شريط (الإعدادات المخصصة المتاحة عند الطلب) ، مما يضمن تدفق السوائل غير المنقطعة أثناء ارتفاع الضغط غير المتوقع أو انسداد المرشح ، وبالتالي حماية مكونات النظام الهامة.

نطاق التطبيق

هذا المرشح المنخفض الضغط متعدد الاستخدامات متوافق مع مجموعة واسعة من السوائل ، بما في ذلك الزيوت المعدنية ، وزيوت التشحيم ، والسوائل غير القابلة للتطبيق ، والسوائل الاصطناعية ، والسوائل القابلة للتحلل بسرعة. إنه مناسب بشكل مثالي للاستخدام في مرافق التصنيع وعمليات التعدين والآلات الثقيلة والأنظمة الهيدروليكية الصناعية الأخرى حيث يكون الحفاظ على نقاء السوائل أمرًا بالغ الأهمية للنجاح التشغيلي.

من خلال هندسةها المتقدمة والكفاءة العالية والأداء الموثوق بها ، يظهر مرشح خط الضغط المنخفض SDLPF كمكون لا غنى عنه لتعزيز طول طول وإنتاجية الأنظمة الهيدروليكية في البيئات الصناعية المتطلبة.

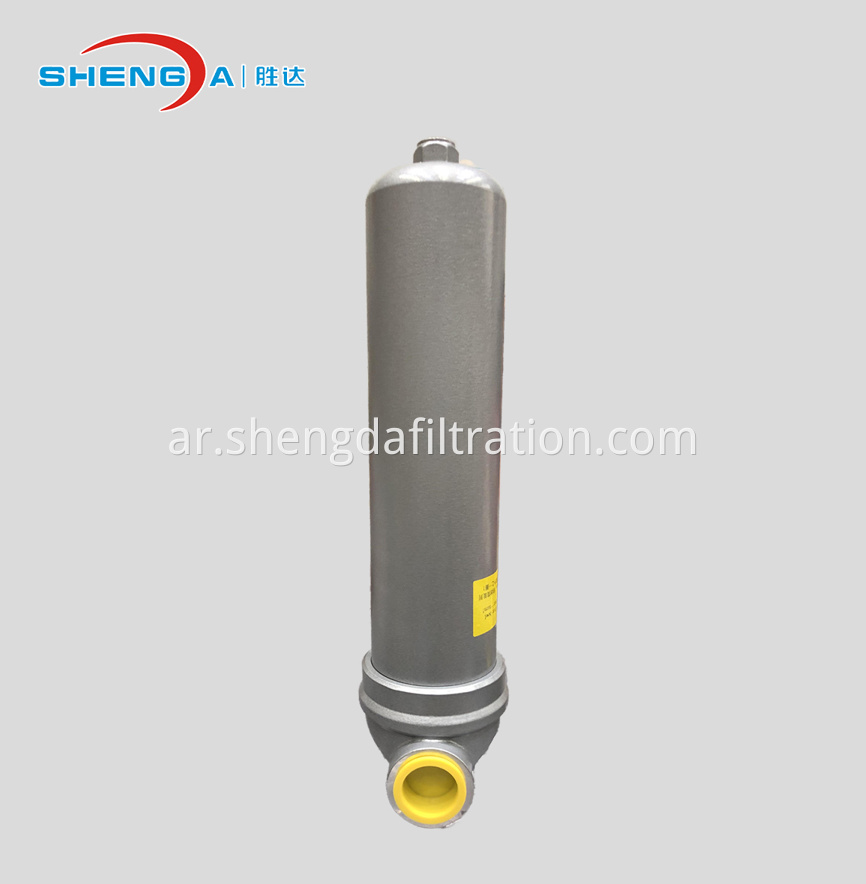

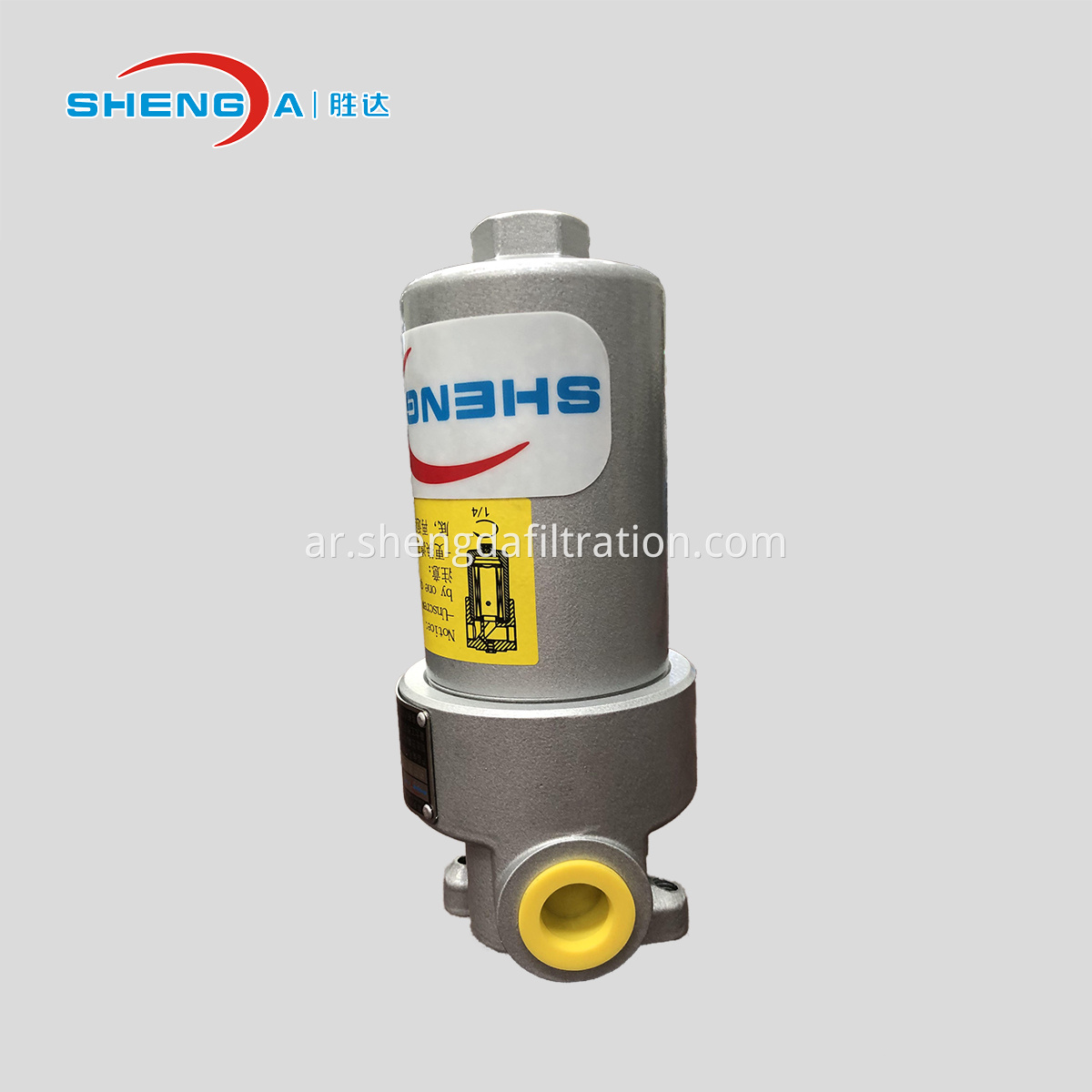

صور
