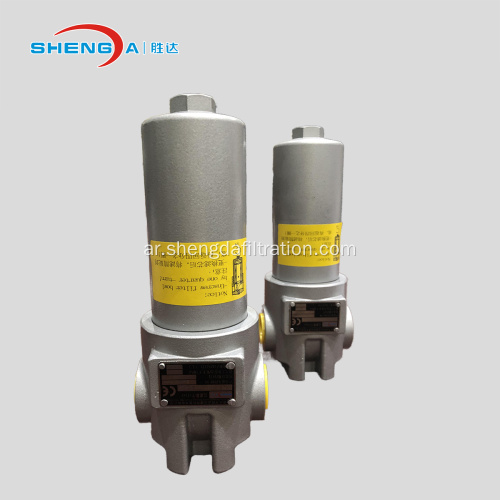

مجموعة المرشحات المضمنة الهيدروليكية ذات الضغط المنخفض

مجموعة المرشحات المضمنة الهيدروليكية ذات الضغط المنخفض

تم تصميم مجموعة المرشح الخطي الهيدروليكي ذو الضغط المنخفض في المقام الأول لإزالة الجسيمات الصلبة والملوثات الجيلاتينية من سوائل التشغيل، وبالتالي تنظيم مستوى التلوث في الوسط بشكل فعال. يتم تركيبها عادةً في دوائر الضغط المنخفض أو خطوط العودة للأنظمة الهيدروليكية، ويمكن تركيبها إما عن طريق الإدخال العلوي المباشر في خزان الزيت لترشيح العودة أو كمكون خارجي في الخط.

--- ما يصل إلى 7000 لتر / دقيقة

--- ما يصل إلى 100 بار

--- المادة: الألومنيوم

1. مقدمة

بناء

تم تصميم علب المرشح وفقًا للوائح الدولية. وهي تتكون من رأس مرشح ووعاء مرشح ملولب.

المعدات القياسية:

* وصلة لمؤشر الانسداد في رأس الفلتر

* فتحات تثبيت في رأس الفلتر

* برغي تصريف مع تخفيف الضغط (SDLF 330 وما فوق)

عنصر التصفية

الأعلى. موانئ دبي المسموح بها:

BN/HC: 20 بار؛ BH/HC: 210 بار W/HC: 20 بار V: 210 بار

2. الوصف

تركيب كفلتر زيت مضمن

نطاق درجة الحرارة - 30 درجة مئوية ~ + 100 درجة مئوية

ضبط الضغط لمؤشر الانسداد △ Pa= 5bar -0.5bar (أخرى عند الطلب)

ضغط التكسير للصمام الالتفافي △ Po=6 bar+0.6bar (أخرى عند الطلب)

الأختام NBR (= بيربونان)

3. ملاحظات

* يجب تأريض مبيتات المرشح.

* عند استخدام مؤشرات الانسداد الكهربائي، يجب إيقاف تشغيل مصدر الطاقة الكهربائية للنظام قبل إزالة موصل مؤشر الانسداد.

4. التطبيق

**الأنظمة الهيدروليكية**: يتم استخدامها لترشيح مدخل المضخات الهيدروليكية لآلات البناء مثل الحفارات والرافعات لمنع تشويش قلب الصمام. كما أنها تنطبق أيضًا على اعتراض الشوائب لخط أنابيب تزييت سكة التوجيه لمركز التصنيع في معدات الماكينات والأدوات، مما يقلل من تآكل سكة التوجيه.

- **أنظمة التشحيم**: يتم استخدامها للتحكم في الجسيمات في دائرة الزيت المتداولة للمخفضات ومقاعد المحامل، مما يمكن أن يطيل عمر خدمة التروس.

- **أنظمة مياه التبريد**: يتم تركيبها عند نهاية مدخل المياه للمبادلات الحرارية لمنع انسداد طبقة الصدأ، ويمكن اختيار شاشة فلتر من سبائك النحاس لمنع التآكل في بعض المناسبات.

5. الصور
