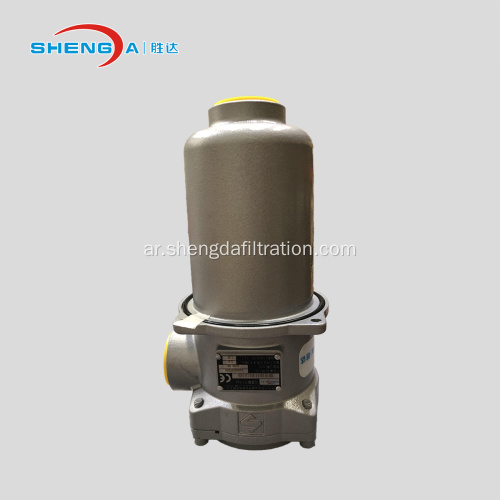

مجموعة مرشح زيت خط الإرجاع

مجموعة مرشح زيت خط الإرجاع (SDRF)

1. نظرة عامة

مجموعة مرشح زيت خط الإرجاع هي مرشحات هيدروليكية عالية الأداء تستخدم على نطاق واسع في مختلف المجالات الصناعية.

تتضمن مرشحات زيت خط الإرجاع عادةً غطاءًا وإسكانًا برغيًا وعنصر مرشح. بالنسبة لمرشحات زيت خط الإرجاع بمعدل تدفق قدره 660 وما يليه ، فإن سكن المرشح جزء لا يتجزأ. بالنسبة لمرشحات زيت خط الإرجاع بمعدل تدفق قدره 990 وما فوق ، يتم تقسيم سكن المرشح.

يتم توفير مرشحات زيت خط الإرجاع بشكل قياسي دون صمام تجاوز ؛ إذا لزم الأمر ، يجب تحديده للمورد مسبقًا. بدءًا من معدل تدفق 330 ، يتم تضمين المسمار لتخفيف الضغط في النطاق القياسي للإمداد. عادة ، تأتي مرشحات زيت خط الإرجاع مع واجهة واحدة فقط لمؤشر انسداد.

FlowRate-إلى 15000 لتر/دقيقة

الضغط-إلى 25 بار

الثاني. مبدأ العمل

يتمثل مبدأ العمل في مرشحات زيت خط الإرجاع في تصفية الزيت في النظام الهيدروليكي من خلال عنصر المرشح ، وإزالة الجسيمات المعدنية ، والشوائب الميكانيكية ، وغيرها من الملوثات ، وبالتالي الحفاظ على دائرة الزيت نظيفة وتوسيع عمر خدمة النظام الهيدروليكي. عندما يدخل الزيت الذي سيتم ترشيحه إلى المرشح عبر المدخل ، يمر عبر إجراء تصفية عنصر المرشح ، حيث يتم الاحتفاظ بالشوائب داخل عنصر المرشح ، بينما يتدفق الزيت النظيف من المخرج ويدخل المرحلة التالية من النظام الهيدروليكي.

ثالثا. المواصفات الفنية

1. تصفية الإسكان

بناء

يتكون مرشح خط الإرجاع من سكن مرشح مع لوحة غطاء المسمار. يوجد منفذ مؤشر انسداد على لوحة الغلاف.

2. عنصر التصفية

تتوفر عناصر التصفية مع قيم ثبات الضغط التالية:

BN/HC: 25 بار

ورقة (P/HC): 10 بار

شبكة سلك (W/HC): 30 بار

ألياف الفولاذ المقاوم للصدأ (V): 30 بار

3. عام

التثبيت: تصاعد خزان النفط أو التثبيت المضمّن

التدفق: مدخل: منفذ جانبي: أسفل

نطاق درجة الحرارة: -10 ℃ ~ 100 ℃

ضغط التكسير الالتفافية: Δ PO = 3BAR+0.5BAR (آخرون عند الطلب)

رابعا. خصائص الأداء

ترشيح الدقة العالية : تستخدم مرشحات زيت خط الإرجاع عناصر مرشح عالية الدقة لإزالة جزيئات صغيرة من الزيت بشكل فعال ، مع تصنيف الترشيح من 3 μ م إلى 200 م ، مما يضمن نظافة الجهاز الهيدروليكي.

مقاومة الضغط العالي : يمكن لمرشحات زيت خط الإرجاع تحمل ضغوط التشغيل العالية ، مما يضمن التشغيل الطبيعي في ظل ظروف قاسية.

مواصفات متعددة متاحة : تأتي مرشحات زيت خط الإرجاع في مواصفات ونماذج مختلفة لتلبية احتياجات الأنظمة الهيدروليكية المختلفة.

خامسا حقول التطبيق

تستخدم مرشحات زيت خط الإرجاع على نطاق واسع في الصناعات مثل البترول والمواد الكيميائية والغاز المسال وإمدادات المياه والتصريف والغذاء والمستحضرات الصيدلانية وتوليد الطاقة وصناعة الورق والبناء الحضري والتعدين ، إلخ.

السادس. احتياطات

عند استخدام مرشحات سلسلة RF ، تحقق بانتظام من مستوى تلوث عنصر المرشح وتنظيفه أو استبداله حسب الحاجة.

ضمان ختم جيد أثناء تثبيت المرشح لمنع تسرب الزيت.

عند تحديد مرشح ، اختر المواصفات والنموذج المناسب بناءً على المتطلبات الفعلية للنظام الهيدروليكي.
