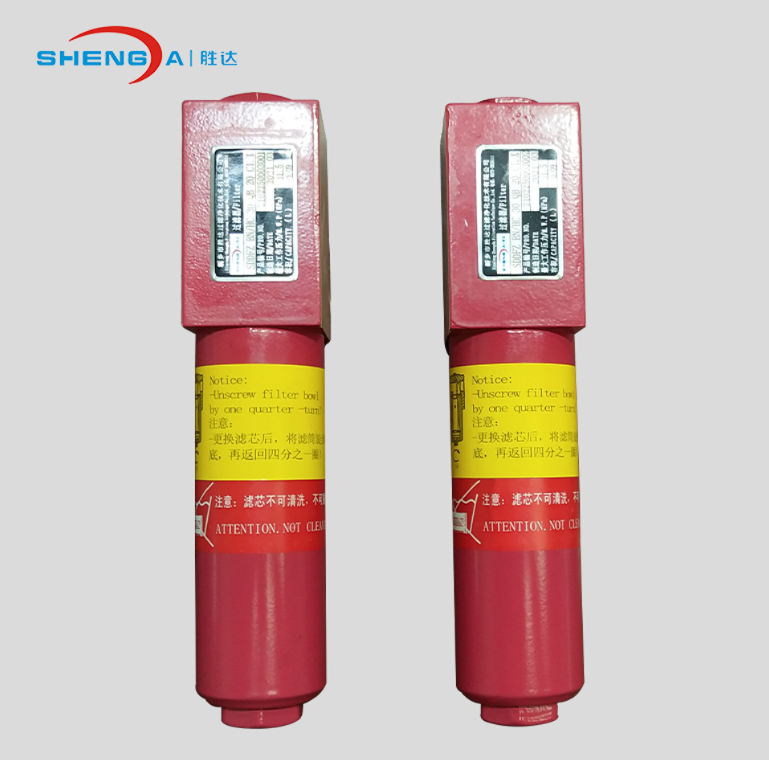

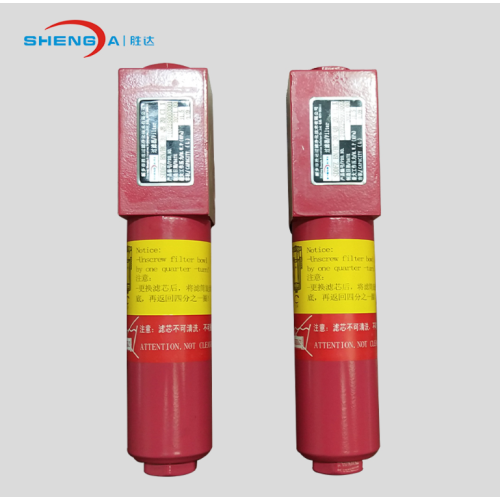

شطيرة تكديس مرشح الضغط العالي

تم تصميم سلسلة مرشحات DFZ للاستخدام في مجموعة واسعة من التطبيقات الصناعية ، مما يوفر التحكم الفعال في التلوث وضمان موثوقية أنظمة السوائل وطول العمر. تشتهر هذه المرشحات ببناءها القوي ، وقدرات التصفية عالية الأداء ، وسهولة الصيانة.

الثاني. مبدأ العمل

مدخل السوائل: يدخل السائل المراد ترشيحه إلى مرشح DFZ من خلال المدخل.

عملية الترشيح: يمر السائل عبر عنصر المرشح ، حيث يلتقط وسط المرشح (مثل الألياف المعدنية والألياف الزجاجية ، إلخ) الشوائب والجزيئات في السائل.

إدارة الضغط: تم تصميم مرشح DFZ داخليًا مع آلية تنظيم الضغط لضمان ضغط مستقر أثناء عملية الترشيح ، أو منع تلف المعدات أو ضعف أداء الترشيح بسبب ارتفاع الضغط المفرط أو المنخفض.

منفذ السوائل: يخرج السائل المصفى من المخرج ، مع إزالة الشوائب والجزيئات بشكل فعال.

ثالثا. المواصفات الفنية

1. تصفية الإسكان

بناء

تم تصميم علب التصفية وفقًا للوائح الدولية. وهي تتكون من رأس مرشح وعاء مرشح المسمار.

المعدات القياسية:

وصول الخدمة على اليمين

دون انسداد اتصال مؤشر

2. عناصر التصفية

يتم التحقق من صحة عناصر مرشح Shengda ويتم مراقبة جودتها باستمرار وفقًا للمعايير التالية:

 ISO 3724  ISO 4572 ISO 3968‐ ISO 2941  ISO 2942

تتوفر عناصر التصفية مع قيم ثبات الضغط التالية:

الألياف الزجاجية (BH/HC): 210 بار

الألياف المعدنية من الفولاذ المقاوم للصدأ (V): 210 بار

3. مرشح مواصفات

التثبيت: مرشح الضغط لتكديس ساندويتش

الضغط الاسمي: 315 بار (س)

نطاق درجة الحرارة: -10 درجة مئوية إلى +100 درجة مئوية

مادة رأس المرشح: الصلب

مادة فلتر وعاء: الصلب

إعداد الضغط لمؤشر الانسداد: 8 بار (آخر عند الطلب)

الأختام: NBR

التوافق مع السوائل الهيدروليكية ISO 2943:

- الزيوت الهيدروليكية H إلى HLPD DIN 51524

- زيوت التشحيم DIN 51517 ، APJ ، ACEA ، DIN 51515 ، ISO 6743

- سوائل التشغيل القابلة للتحلل الحيوي VDMA 24568 ، HETG ، HEES ، HEPG

رابعا. الميزات والمزايا

القدرة على الضغط العالي: يمكن لسلسلة DFZ أن تصمد أمام الضغوط حتى 315 بار ، مما يجعلها مناسبة للأنظمة الهيدروليكية عالية الضغط.

معدلات التدفق المرتفعة: مع تصل معدلات التدفق إلى ما يصل إلى 80 لتر/دقيقة ، فإنها تضمن تشغيل النظام الفعال.

خيارات اتصال متعددة: أنها توفر أحجام التثبيت المختلفة (30 ، 60 ، 110) وخيارات الاتصال لتكامل النظام السهل.

خامسا الملاحظات

1. التثبيت

قبل تركيب المرشح في النظام ، تأكد من أن ضغط التشغيل للنظام لا يتجاوز ضغط التشغيل المسموح به للمرشح.

2. التكليف

تأكد من تركيب عنصر التصفية الصحيح. المسمار في وعاء مرة أخرى تماما و

ثم قم بفك ربع الدور (لن يتم تحسين تأثير الختم عن طريق التجاوز). قم بتشغيل النظام الهيدروليكي وتحقق من مرشح للتسرب. مرشح تنفيس في نقطة مناسبة في النظام.
