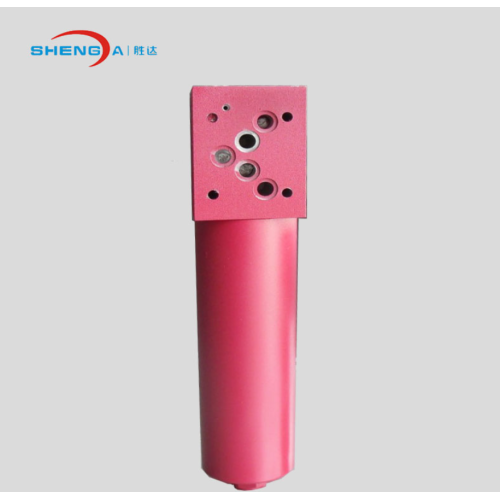

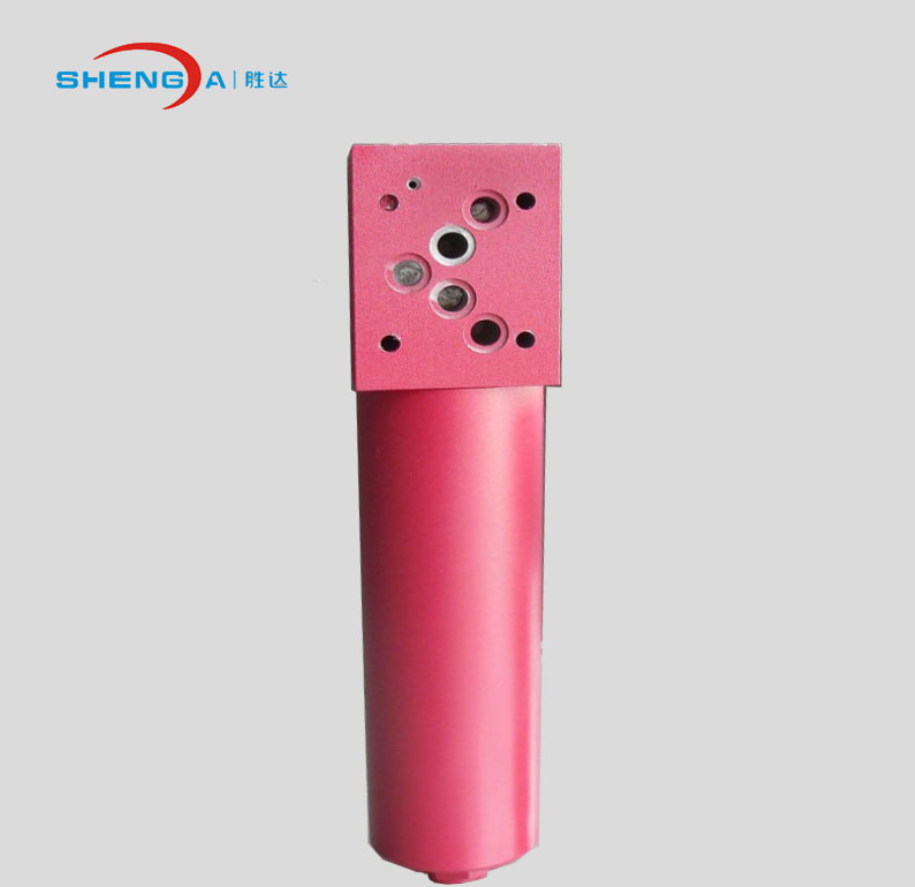

مرشح الضغط العالي للتكديس شطيرة

1. نظرة عامة

تمثل سلسلة مرشحات DFZ عالية الكفاءة قمة التحكم في التلوث في أنظمة السوائل الصناعية. تم تصميم هذه المرشحات من أجل الأداء الأمثل والموثوقية ، لتلبية المتطلبات الصارمة للآلات والمعدات الحديثة. من خلال تكنولوجيا الترشيح المتقدمة والبناء القوي ، تستعد مرشحات سلسلة DFZ لإحداث ثورة في طريقة الحفاظ على أنظمة السوائل الصناعية.

الثاني. مبدأ العمل

مدخل السوائل: يدخل السائل المراد ترشيحه إلى مرشح DFZ من خلال المدخل.

عملية الترشيح: يمر السائل عبر عنصر المرشح ، حيث يلتقط وسط المرشح (مثل الألياف المعدنية والألياف الزجاجية ، إلخ) الشوائب والجزيئات في السائل.

إدارة الضغط: تم تصميم مرشح DFZ داخليًا مع آلية تنظيم الضغط لضمان ضغط مستقر أثناء عملية الترشيح ، أو منع تلف المعدات أو ضعف أداء الترشيح بسبب ارتفاع الضغط المفرط أو المنخفض.

منفذ السوائل: يخرج السائل المصفى من المخرج ، مع إزالة الشوائب والجزيئات بشكل فعال.

ثالثا. المواصفات الفنية

1. تصفية الإسكان

بناء

تم تصميم علب التصفية وفقًا للوائح الدولية. وهي تتكون من رأس مرشح وعاء مرشح المسمار.

المعدات القياسية:

وصول الخدمة على اليمين

دون انسداد اتصال مؤشر

2. عناصر التصفية

يتم التحقق من صحة عناصر مرشح Shengda ويتم مراقبة جودتها باستمرار وفقًا للمعايير التالية:

 ISO 3724  ISO 4572 ISO 3968‐ ISO 2941  ISO 2942

تتوفر عناصر التصفية مع قيم ثبات الضغط التالية:

الألياف الزجاجية (BH/HC): 210 بار

ألياف معدنية من الفولاذ المقاوم للصدأ (V): 210 بار

3. مرشح مواصفات

التثبيت: مرشح الضغط لتكديس ساندويتش

الضغط الاسمي: 315 بار (س)

نطاق درجة الحرارة: -10 درجة مئوية إلى +100 درجة مئوية

مادة رأس المرشح: الصلب

مادة فلتر وعاء: الصلب

إعداد الضغط لمؤشر الانسداد: 8 بار (آخر عند الطلب)

الأختام: NBR

التوافق مع السوائل الهيدروليكية ISO 2943:

- الزيوت الهيدروليكية H إلى HLPD DIN 51524

- زيوت التشحيم DIN 51517 ، APJ ، ACEA ، DIN 51515 ، ISO 6743

- سوائل التشغيل القابلة للتحلل الحيوي VDMA 24568 ، HETG ، HEES ، HEPG

رابعا. الميزات والمزايا

القدرة على الضغط العالي: يمكن لسلسلة DFZ أن تصمد أمام الضغوط حتى 315 بار ، مما يجعلها مناسبة للأنظمة الهيدروليكية عالية الضغط.

معدلات التدفق المرتفعة: مع تصل معدلات التدفق إلى ما يصل إلى 80 لتر/دقيقة ، فإنها تضمن تشغيل النظام الفعال.

خيارات اتصال متعددة: أنها توفر أحجام التثبيت المختلفة (30 ، 60 ، 110) وخيارات الاتصال لتكامل النظام السهل.

خامسا الملاحظات

1. التثبيت

قبل تركيب المرشح في النظام ، تأكد من أن ضغط التشغيل للنظام لا يتجاوز ضغط التشغيل المسموح به للمرشح.

2. التكليف

تأكد من تركيب عنصر التصفية الصحيح. المسمار في وعاء مرة أخرى تماما و

ثم قم بفك ربع الدور (لن يتم تحسين تأثير الختم عن طريق التجاوز). قم بتشغيل النظام الهيدروليكي وتحقق من مرشح للتسرب. مرشح تنفيس في نقطة مناسبة في النظام.

تم استخدام منتجاتنا على نطاق واسع في البتروكيماويات ، والكيمياء الكيميائية ، ومعالجة مياه الصرف الصحي ، والطاقة النووية ، والآلات الزراعية ، ومحطات الصلب ، ومحطة توليد الطاقة ، ومصنع المعادن ، ومطحنة الورق ، والطب وغيرها من الصناعات.
